Gdzie znajduje się moduł Bluetooth w Mercedesie W211 i jak go podłączyć

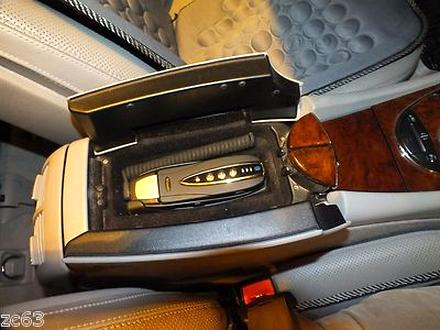

W Mercedesie W211 najpierw zaglądam pod przedni podłokietnik, do schowka między fotelami. Jeśli auto ma fabryczne przygotowanie telefoniczne, powinno tam znajdować się złącze UHI — charakterystyczne gniazdo do podłączenia odpowiedniej przystawki lub modułu Bluetooth. Złącze może być ukryte pod zaślepką albo w specjalnej szufladce, dlatego dokładnie sprawdzam dno i boki schowka, zamiast zakładać, że samochód go nie ma.

Podsumowanie:

W Mercedesie W211 złącza UHI szukaj w schowku pod przednim podłokietnikiem, czasem pod zaślepką lub w szufladce.
Przyciski telefonu na kierownicy ani radiu Audio 20 nie potwierdzają, że auto ma UHI lub fabryczny moduł Bluetooth.
Jeśli UHI jest obecne, dobierz przystawkę do złącza i konkretnego telefonu; sprawdź numery części oraz obsługiwane profile.
Brak UHI oznacza, że sama przystawka nie wystarczy. Potrzebny może być kompletny zestaw retrofitowy, zgodny z rocznikiem, radiem i instalacją auta.
Retrofit MOST może współpracować z Audio 20, ale zależy to od konfiguracji samochodu. Montaż może wymagać sterownika, okablowania, mikrofonu i kodowania diagnostycznego.
Przed zakupem sprawdź wyposażenie po numerze VIN, oznaczenie radia i dostępne złącza. W razie wątpliwości potwierdź zgodność zestawu ze sprzedawcą lub warsztatem specjalizującym się w Mercedesach.
Po montażu sparuj telefon z systemem i wykonaj próbne połączenie, sprawdzając mikrofon, dźwięk oraz przyciski na kierownicy. Alternatywą może być adapter Bluetooth podłączany do AUX.

Moduł Bluetooth nie zawsze stanowi osobny element zamontowany na stałe w aucie. W wielu wersjach jest to przystawka wkładana bezpośrednio do UHI, a jej zgodność zależy od modelu telefonu i wersji modułu. Co więcej, przyciski telefonu na kierownicy lub radiu, na przykład Audio 20, nie potwierdzają obecności złącza — mogły trafić również do samochodu bez instalacji UHI. Dlatego najpierw sprawdzam gniazdo, a dopiero potem numer części i obsługiwane profile Bluetooth.

Pusty schowek może oznaczać kosztowną niespodziankę przy montażu Bluetooth

Jeśli podłokietnik jest pusty i nie widać ani gniazda, ani wiązki, auto najpewniej nie ma fabrycznego UHI. Sama przystawka, nawet oryginalna i kosztująca kilkaset złotych, nie wystarczy, bo nie ma jej gdzie podłączyć. W takim przypadku może być potrzebny kompletny zestaw doposażeniowy: sterownik, przewody i elementy instalacji. Niektóre konfiguracje wymagają także podłączenia do magistrali MOST oraz zakodowania systemu za pomocą diagnostyki.

Przed rozbieraniem konsoli sprawdzam wyposażenie po numerze VIN i porównuję je ze stanem schowka. Rozwiązania w W211 różnią się w zależności od rocznika, radia lub nawigacji oraz wcześniejszych przeróbek, więc zestaw pasujący do jednego egzemplarza nie musi działać w innym. Jeśli auto ma UHI, montaż zwykle ogranicza się do dobrania właściwej przystawki. Jeśli go brakuje, najpierw ustalam, czy opłaca się dołożyć pełną instalację, czy lepiej wybrać niezależny zestaw Bluetooth.

Gdzie szukać i jak podłączyć Bluetooth w Mercedesie W211

Poniższa lista pomoże Ci sprawdzić, czy W211 ma fabryczne złącze telefonu, znaleźć moduł oraz dobrać i uruchomić zestaw. Pamiętaj jednak, że przyciski telefonu na kierownicy lub radiu nie zawsze oznaczają, że samochód ma instalację Bluetooth.

Sprawdź wyposażenie w podłokietniku. Otwórz schowek i poszukaj podstawy telefonu albo złącza UHI, do którego wpina się wymienny moduł Bluetooth. Jeśli je znajdziesz, dobierz adapter zgodny ze złączem i telefonem. Sprawdź też ograniczenia modułu: niektóre uchwyty HFP współpracują tylko z wybranymi modelami BlackBerry lub iPhone’a.
Jeśli nie ma złącza UHI, nie kupuj samego adaptera. Moduł, który wpina się do fabrycznej podstawy, nie zadziała bez niej. Zamiast niego potrzebujesz kompletnego zestawu doposażeniowego do telefonu lub Bluetooth, z odpowiednią elektroniką i okablowaniem. W zależności od wersji zestaw może łączyć się z instalacją multimedialną, na przykład przez magistralę MOST. Dlatego nie zakładaj, że zestaw z innego modelu Mercedesa będzie pasował.
Dobierz zestaw do radia i konfiguracji auta. Przed zakupem ustal, czy samochód ma Audio 20, COMAND, zmieniarkę CD oraz fabryczne przygotowanie pod telefon. Następnie porównaj numery części i upewnij się, że zestaw obsługuje konkretną wersję W211. Same przyciski odbierania połączeń na radiu lub kierownicy nie potwierdzają, że wystarczy dokupić moduł.
Zleć montaż i ewentualne kodowanie. Podłącz kompletny zestaw zgodnie ze schematem właściwym dla auta, a potem sprawdź, czy system multimedialny rozpoznaje moduł. W zależności od zestawu i wyposażenia może być potrzebne zakodowanie funkcji za pomocą komputera diagnostycznego. Przed zakupem potwierdź wymagania u sprzedawcy lub w warsztacie znającym instalacje Mercedes-Benz.
Sparuj telefon i sprawdź działanie. Włącz Bluetooth w radiu i tryb parowania, a następnie wyszukaj samochód w telefonie i zatwierdź kod wyświetlony na ekranie lub podany przez system. Wykonaj próbne połączenie, aby sprawdzić mikrofon, dźwięk i przyciski na kierownicy. Jeśli telefon się nie łączy, najpierw zweryfikuj zgodność modułu oraz poprawność montażu.

Jak podłączyć moduł Bluetooth, gdy w podłokietniku brakuje gniazda

Kiedy otworzyłem podłokietnik i nie znalazłem ani gniazda UHI, ani wtyczki, od razu zrozumiałem, że sam moduł Bluetooth nie wystarczy. Przyciski telefonu na kierownicy i radiu Audio 20 nie oznaczają jeszcze, że samochód ma przygotowaną instalację. Dlatego najpierw sprawdziłem dokładny model radia, rocznik auta i wyposażenie na podstawie numeru VIN. W Mercedesie B‑klasie z 2006 roku mogą występować różne konfiguracje, nawet jeśli kokpity wyglądają podobnie.

Jeśli w schowku znajduje się tylko pusta szufladka, nie podłączysz do niej modułu przeznaczonego do złącza UHI. W takiej sytuacji potrzebujesz kompletnego zestawu retrofitowego, który obejmuje sterownik telefonu, wiązkę, odpowiednie złącza i elementy do połączenia z instalacją auta. Ponadto niektóre wersje korzystają z magistrali MOST, więc przed zakupem sprawdź zgodność zestawu z konkretnym radiem oraz ustal, czy montaż wymaga kodowania diagnostycznego. Pozostając w temacie, sprawdź, jak dobrać antenę siatkową do DVB-T2.

Nie przepłacaj za Bluetooth, który nie pasuje do auta

Nie zakładaj, że posiadany moduł Bluetooth zadziała z każdym zestawem. Na przykład przystawka HFP o numerze B67875877 może obsługiwać tylko określone telefony i wymagać złącza, którego nie ma w aucie. Zanim wydasz pieniądze, porównaj numery części, typ połączenia oraz obsługiwane profile telefonu. Inne ciekawe informacje na ten temat znajdziesz w tym artykule. Poproś też sprzedawcę o potwierdzenie zgodności z Audio 20, a przy okazji sprawdź, czy zestaw wymaga dodatkowego sterownika, przewodów światłowodowych lub aktywacji komputerem.

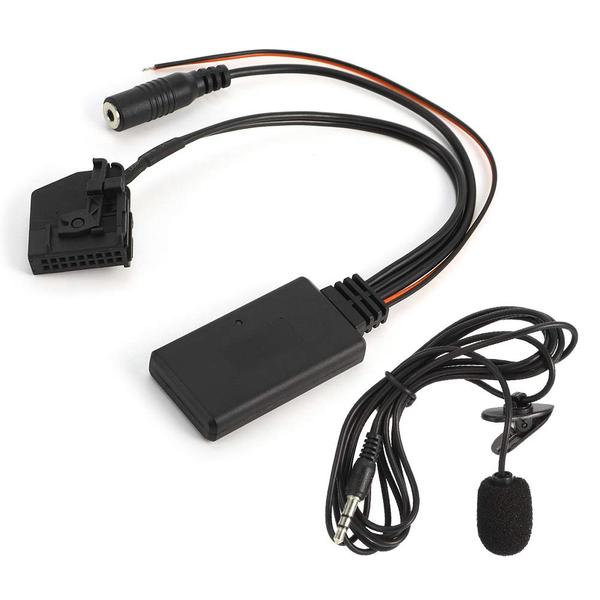

Jeśli fabryczny retrofit okaże się zbyt drogi — w podobnych przypadkach komplet kosztował około 1500 zł — rozważ adapter Bluetooth podłączany do wejścia AUX albo rozwiązanie montowane przy radiu. Czytaj więcej tutaj. To zwykle prostszy sposób na rozmowy i odtwarzanie muzyki, ale nie zawsze pozwala obsługiwać przyciski na kierownicy lub wyświetlać informacje na ekranie. Przed montażem zrób zdjęcie wnętrza podłokietnika, sprawdź dostępne gniazda i skonsultuj schemat z fachowcem. Dzięki temu unikniesz zakupu modułu, którego nie da się podłączyć.

Wskazówka: sprawdź instalację po numerze VIN i oznaczeniu radia — podobny wygląd kokpitu nie gwarantuje obecności złącza UHI ani zgodności modułu Bluetooth.

Czy zestaw retrofit MOST współpracuje z radiem Audio 20

Tak, zestaw retrofit MOST może współpracować z radiem Audio 20, jednak samo radio nie gwarantuje, że wystarczy proste podłączenie. Znaczenie mają przede wszystkim wersja systemu multimedialnego, obecność magistrali światłowodowej MOST oraz zgodność zestawu z konkretnym modelem i rocznikiem Mercedesa. Dlatego przed zakupem sprawdziłbym numer części radia, wyposażenie auta i schemat instalacji, zamiast zakładać, że każdy zestaw opisany jako MOST będzie pasował.

W wielu samochodach przyciski telefonu na kierownicy i panelu Audio 20 znajdują się już w fabrycznym wyposażeniu, ale nie oznacza to, że auto ma złącze UHI w podłokietniku. Jeśli w schowku brakuje uchwytu i gniazda, zwykłej przystawki Bluetooth do UHI nie będzie gdzie podłączyć. W takiej sytuacji retrofit MOST może stanowić alternatywę: dodaje obsługę telefonu za pomocą osobnego sterownika i połączenia z fabrycznym systemem audio.

Przy zestawach MOST liczy się kompletność. W zależności od wersji mogą być potrzebne sterownik telefonu, wiązka zasilająca, przewody światłowodowe, mikrofon i elementy montażowe. Ponadto po instalacji może być konieczne zakodowanie wyposażenia lub aktywowanie funkcji za pomocą diagnostyki, ponieważ samo podłączenie przewodów nie zawsze wystarcza. Sprawdziłbym również, czy zestaw zachowuje działanie zmieniarki CD — niektóre rozwiązania wykorzystują jej miejsce albo ten sam tor komunikacji.

Nietrafiony moduł może podwoić koszt modernizacji

Nie zakładałbym też, że posiadany moduł Bluetooth będzie pasował do nowego sterownika. Przystawki do złącza UHI, także te przygotowane dla konkretnych telefonów, mogą działać tylko z odpowiednią bazą i nie zastąpią sterownika MOST. Na przykład moduł przeznaczony dla BlackBerry może współpracować z tym telefonem po umieszczeniu w fabrycznej szufladce, ale bez UHI kluczowe są właśnie szufladka i właściwe złącze. Dlatego porównałbym numery części i typ interfejsu, a nie tylko wygląd urządzeń.

Przed zakupem poprosiłbym sprzedawcę o potwierdzenie zgodności zestawu z konkretnym radiem Audio 20, modelem auta i rokiem produkcji. Dopytałbym też, czy zestaw zawiera mikrofon, wiązkę oraz instrukcję kodowania. Warto ponadto sprawdzić, czy samochód ma pętlę MOST i czy brakujące elementy jej nie przerywają. Jeśli miałbym wątpliwości, zleciłbym kontrolę warsztatowi specjalizującemu się w Mercedesach — to zwykle tańsze niż przypadkowy zakup kolejnych modułów.

Podsumowując, retrofit MOST może działać z Audio 20, jeśli zestaw pasuje do danego auta oraz zostanie prawidłowo podłączony i skonfigurowany. Brak złącza UHI nie wyklucza modernizacji, ale oznacza, że standardowy moduł wkładany do podłokietnika raczej nie wystarczy. Najpierw potwierdziłbym typ instalacji i zawartość zestawu, a dopiero potem zaplanował montaż.

Warto wiedzieć, że obecność przycisków telefonu w Mercedesie W211 nie potwierdza, że auto ma złącze UHI — przed zakupem modułu sprawdź, czy w podłokietniku znajduje się odpowiednie gniazdo i czy samochód ma magistralę MOST.

Kompatybilność przystawek Bluetooth z telefonami i modułami Mercedes-Benz

Kompatybilność przystawki Bluetooth zależy od wyposażenia Mercedesa, rodzaju instalacji telefonicznej i profili obsługiwanych przez telefon. Dlatego przed zakupem sprawdź poniższe kwestie — dzięki temu unikniesz sytuacji, w której moduł pasuje do telefonu, ale nie da się go podłączyć do samochodu.

Sprawdź, czy samochód ma złącze UHI. W wielu modelach przystawkę Bluetooth montuje się w fabrycznym gnieździe w podłokietniku. Jeśli go brakuje, nie podłączysz przystawki, nawet gdy jest zgodna z telefonem. Pamiętaj, że przyciski odbierania połączeń na kierownicy i radiu Audio 20 nie potwierdzają obecności złącza ani modułu telefonicznego.
Rozróżnij przystawkę od zestawu do doposażenia. Przystawka przeznaczona do UHI nie zastąpi brakującej instalacji. W takiej sytuacji może być potrzebny kompletny zestaw retrofitowy z odpowiednimi elementami instalacji i sterowania. Przed zakupem sprawdź jego zgodność z rocznikiem, radiem i architekturą samochodu, na przykład systemem MOST.
Zweryfikuj zgodność przystawki z telefonem. Niektóre moduły współpracują tylko z określonymi urządzeniami lub rodzinami telefonów. Przykładowo, omawianą przystawkę HFP wskazywano jako zgodną z BlackBerry. Sam wygląd modułu ani informacja, że korzysta z Bluetooth, nie gwarantują zgodności z iPhonem czy innym smartfonem.
Sprawdź, czy potrzebne jest kodowanie. Po zamontowaniu zestawu retrofitowego może być konieczna konfiguracja w samochodzie. Dlatego zapytaj sprzedawcę lub specjalistę, czy instalacja działa w systemie plug-and-play, czy wymaga diagnostyki, kodowania albo dodatkowych przewodów.
Ustal przed zakupem, które elementy już masz. Jeśli masz samą przystawkę, sprawdź, czy możesz osobno dokupić zgodny sterownik i pozostałe części. Nie zakładaj jednak, że wszystkie elementy będą ze sobą współpracować — potwierdź ich zgodność. Gdy w samochodzie brakuje fabrycznego gniazda lub odpowiedniej instalacji, może być potrzebny kompletny zestaw.
Nie polegaj wyłącznie na ogólnych zapewnieniach. Właściciel Mercedesa B-klasy z 2006 roku miał przyciski telefoniczne, ale w podłokietniku nie było ani modułu Bluetooth, ani gniazda UHI. Dlatego sprawdź wyposażenie fizycznie, a zgodność potwierdź dla konkretnego auta — najlepiej na podstawie rocznika, wersji radia i numerów części.
