Przełącznik kołyskowy to wygodny sposób sterowania urządzeniem lub obwodem, ale jego podłączenie wymaga znajomości oznaczeń zacisków i zasad bezpieczeństwa. W artykule wyjaśniamy, jak odczytać prosty schemat, dobrać właściwe przewody i wykonać podłączenie krok po kroku. Podpowiadamy też, jak bezpiecznie przygotować się do pracy i kiedy warto powierzyć ją elektrykowi.
- Dobierz przełącznik do obciążenia, układu pinów i wymiarów otworu.
- Sprawdź schemat producenta — liczba pinów nie wystarcza.
- Przed pracą odłącz zasilanie i potwierdź brak napięcia.
- Użyj właściwych przewodów i złączy, a połączenia dokładnie zaizoluj.
- Przed uruchomieniem sprawdź mocowanie i wszystkie połączenia.
- Prace przy 230 V bez doświadczenia powierz elektrykowi.

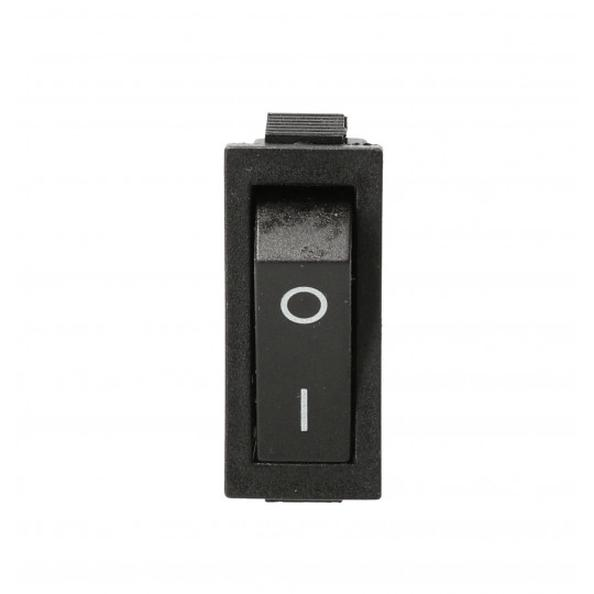

Dobór przełącznika kołyskowego zacznij od liczby pinów, która wskazuje sposób jego współpracy z obwodem. Najprostsze modele mają 2 wyprowadzenia, podświetlane często 3, a KCD7 typu DPST — 6 i jednocześnie przełącza dwa tory. KCD1-1 działa bistabilnie (ON/OFF), ma zielone podświetlenie neonowe i parametry 10 A przy 125 V lub 6 A przy 250 V. KCD7 obsługuje 15 A przy 250 V AC albo 20 A przy 125 V AC. Jednak sama liczba pinów nie gwarantuje zgodności: przed wymianą porównaj ich układ i sprawdź schemat połączeń.
Sprawdź także typ styków. DPST oznacza, że jednym ruchem przełączasz dwa niezależne tory, a standardowy przełącznik ON/OFF steruje jednym obwodem. Model bistabilny pozostaje w wybranej pozycji, w przeciwieństwie do przycisku chwilowego. Zwróć też uwagę na rodzaj i szerokość wyprowadzeń: dostępne są konektory 4,8 mm i 6,3 mm, a niektóre modele można podłączyć przez lutowanie. Przed zakupem zamiennika porównaj oznaczenia, układ pinów i parametry starego elementu — nie kieruj się wyłącznie jego wyglądem.
Otwór o kilka milimetrów za duży? Przełącznik może nie trzymać się panelu
Zmierz otwór w obudowie, zamiast polegać na wymiarach zewnętrznej części klawisza. KCD1-1 wymaga otworu około 15 × 21 mm, a KCD7 — 30 × 21 mm; wymiary całkowite tego drugiego wynoszą około 31 × 25 × 35 mm. Różnica kilku milimetrów może uniemożliwić zatrzaśnięcie przełącznika lub sprawić, że będzie luźny. Zmierz również głębokość za panelem i sprawdź, czy starczy miejsca na przewody oraz konektory, zwłaszcza w ciasnej obudowie zasilacza lub urządzenia warsztatowego.
Dobierz przełącznik do napięcia, prądu i warunków pracy urządzenia. Zielone podświetlenie ułatwia rozpoznanie stanu zasilania, ale dodatkowy pin może służyć do jego podłączenia — dlatego nie zakładaj, że modele o podobnych wymiarach mają identyczny schemat. Przed montażem odłącz zasilanie, użyj odpowiednich złączy i przewodów oraz nie przekraczaj parametrów znamionowych. Jeśli nie masz pewności, jak podłączyć przełącznik do sieci 230 V, poproś o pomoc osobę z odpowiednimi kwalifikacjami.
Jak bezpiecznie podłączyć przełącznik kołyskowy
Dobierz przełącznik do układu, przygotuj instalację i sprawdź połączenia. Ponieważ rozmieszczenie pinów różni się między modelami, przed montażem porównaj je ze schematem producenta.
- Dobierz właściwy typ. Ustal, czy potrzebujesz przełącznika bistabilnego ON/OFF z jednym torem, np. 3-pinowego modelu z podświetleniem, czy dwutorowego DPST, często 6-pinowego. Sprawdź też napięcie i prąd znamionowy. Przykładowe oznaczenia to 6 A/250 V AC i 15 A/250 V AC — wybór oprzyj jednak na danych konkretnego modelu.
- Zweryfikuj wymiary i wyprowadzenia. Zmierz otwór w panelu, a następnie sprawdź układ pinów, szerokość złączy i sposób mocowania. Otwory mogą mieć np. 15 × 21 mm lub 30 × 21 mm, a konektory — 4,8 mm albo 6,3 mm. Pamiętaj, że podobny wygląd nie oznacza zgodności elektrycznej.
- Odłącz zasilanie i ustal funkcje pinów. Przed pracą odłącz urządzenie od sieci i sprawdź, czy nie ma napięcia. Następnie odczytaj funkcje zacisków ze schematu danego przełącznika: dodatkowe piny mogą zasilać podświetlenie, a model DPST jednocześnie przełącza dwa tory. Nie ustalaj funkcji pinów wyłącznie na podstawie ich położenia.
- Podłącz przełącznik zgodnie ze schematem urządzenia. Użyj właściwych konektorów albo starannie wykonanych połączeń lutowanych. Przełącznik powinien rozłączać przewód fazowy; jeśli dokumentacja wymaga odcinania dwóch przewodów roboczych, wykorzystaj oba tory DPST. Taśmy LED niskonapięciowej nie podłączaj bezpośrednio do 230 V — zastosuj odpowiedni zasilacz, a przełącznik umieść po stronie zasilania zgodnie z projektem.
- Zabezpiecz połączenia i osadź element. Dobierz przewody i złącza do obciążenia, zaizoluj odsłonięte części oraz unieruchom przewody, by nie obciążały pinów. Następnie wciśnij przełącznik w panel. Sprawdź, czy zatrzaski trzymają go pewnie i czy obudowa nie uszkadza izolacji.
- Sprawdź układ przed uruchomieniem. Porównaj połączenia ze schematem, usuń luźne żyły i upewnij się, że nie przekraczasz parametrów przełącznika. Zamknij obudowę, przywróć zasilanie i sprawdź działanie funkcji ON/OFF oraz podświetlenia. Jeśli masz wątpliwości, zleć montaż osobie z odpowiednimi kwalifikacjami.
| Etap | Dane / kontrola |
|---|---|
| Schemat ON/OFF | 2 tory; 3 piny (KCD1) lub 6 pinów DPST (KCD7); identyfikuj zaciski według oznaczeń producenta |
| Konektory | 4,8 mm (KCD1) lub 6,3 mm (KCD7); dobierz przewód i złącze do prądu znamionowego |
| Lutowanie | Połączenie mechanicznie stabilne; zabezpiecz koszulką termokurczliwą lub izolacją |
| Bezpieczeństwo | 230 V AC: odłącz zasilanie; potwierdź brak napięcia miernikiem; w razie wątpliwości — elektryk |
| Kontrola | Sprawdź ciągłość, izolację, mocowanie i brak odsłoniętych żył przed uruchomieniem |

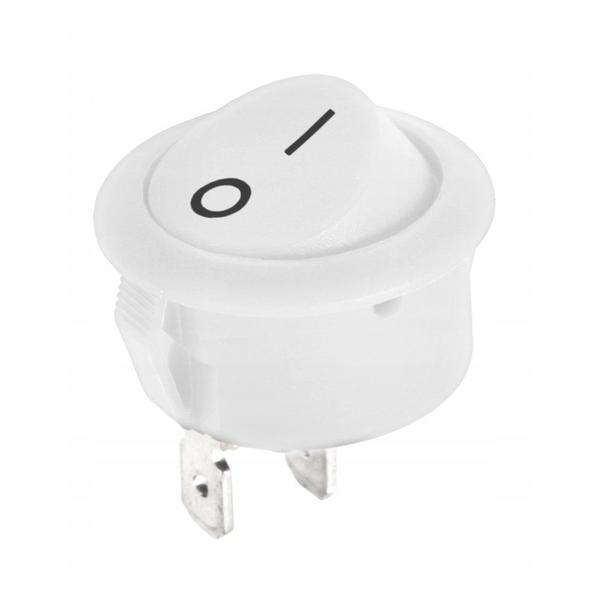

Schemat podłączenia przełącznika bistabilnego ON/OFF
Przełącznik bistabilny ON/OFF pozostaje w wybranym położeniu, dlatego może pełnić funkcję głównego włącznika urządzenia. W modelu kołyskowym „I” oznacza włączenie, a „O” — wyłączenie. Przed montażem sprawdź model, liczbę pinów i parametry na obudowie. Na przykład KCD1-1 ma trzy piny, konektory o szerokości 4,8 mm i obciążalność 6 A przy 250 V AC, natomiast KCD7 — sześć pinów, konektory 6,3 mm i obciążalność 15 A przy 250 V AC. Modele różnią się układem połączeń.
W typowym przełączniku trzy-pinowym dwa wyprowadzenia tworzą tor zasilania, a trzeci pin zwykle obsługuje podświetlenie neonowe. Z kolei sześć styków KCD7 najczęściej tworzy dwa równocześnie przełączane tory (DPST); odpowiednie zaciski mogą też zasilać zieloną lampkę. Ponieważ układ pinów zależy od modelu, przed podłączeniem odczytaj schemat producenta albo sprawdź ciągłość styków miernikiem przy odłączonym zasilaniu. Jeżeli ciekawi cię ta tematyka, sprawdź, jak podłączyć Relpol R2M bez błędów. Przed wymianą zawsze porównuję oznaczenia i rozmieszczenie pinów.
Bezpieczny montaż zaczyna się od właściwego doboru zacisków
W prostym obwodzie przełącznik podłącza się szeregowo do przewodu fazowego, aby pozycja OFF odcinała zasilanie odbiornika; przewód neutralny prowadzi bezpośrednio do urządzenia. Jeśli przełącznik ma podświetlenie, połącz zaciski lampki zgodnie z dokumentacją, ponieważ sposób jej zasilania zależy od konstrukcji. Dopasuj też otwór montażowy: front KCD1-1 ma około 15 × 21 mm, a KCD7 wymaga otworu około 30 × 21 mm. Użyj odpowiednich konektorów lub lutowania, a następnie solidnie zamocuj i zaizoluj połączenia.
Najpierw odłącz urządzenie od źródła zasilania, a potem sprawdź odpowiednim przyrządem, czy nie ma napięcia. Dobierz przewody i złącza do obciążenia, przestrzegaj parametrów przełącznika oraz zabezpiecz połączenia przed dotknięciem i wyrwaniem. Błąd przy instalacji 230 V może spowodować porażenie, zwarcie lub uszkodzenie sprzętu, dlatego bez doświadczenia zleć montaż wykwalifikowanemu elektrykowi. Po złożeniu urządzenia sprawdź działanie przełącznika dopiero po zamknięciu obudowy.
Wskazówka: Nie zakładaj, że podobnie wyglądające przełączniki mają taki sam układ pinów — przed montażem sprawdź schemat producenta lub ciągłość styków miernikiem przy odłączonym zasilaniu.

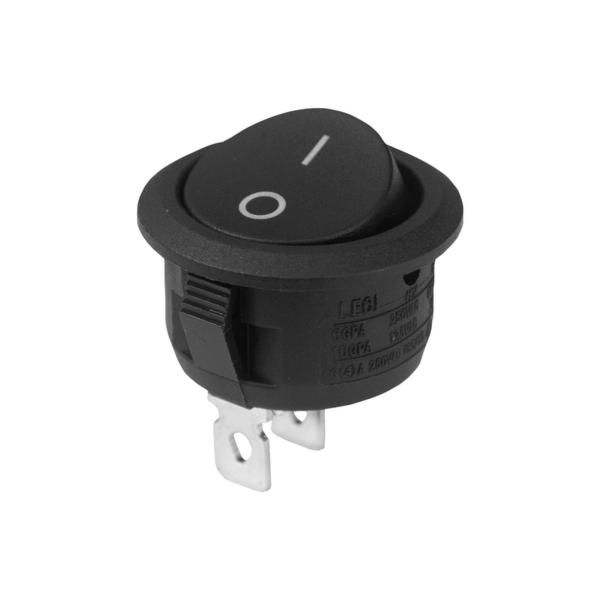

Montaż przewodów na konektorach lub przez lutowanie
Poniższe wskazówki pomogą dobrać połączenia i bezpiecznie zamontować przewody na konektorach lub przez lutowanie.
- Odłącz zasilanie i sprawdź, czy w przewodach nie ma napięcia.
- Dopasuj sposób podłączenia do wyprowadzeń. Przylutuj przewody bezpośrednio do pinów albo użyj konektorów pasujących do modelu przełącznika, np. 4,8 mm lub 6,3 mm.
- Sprawdź układ pinów i funkcję przełącznika. Dodatkowe wyprowadzenia mogą obsługiwać podświetlenie, a modele 3-pinowe i 6-pinowe mogą mieć różne połączenia. W razie wątpliwości sprawdź schemat urządzenia.
- Wykonaj trwałe, dobrze izolowane połączenie. Lutując, unikaj zimnych lutów i przegrzewania pinów. Dobierz konektor i mocno go osadź, a odsłonięte części przewodu zaizoluj, by zapobiec zwarciu.
- Dobierz przewody do obciążenia i nie przekraczaj dopuszczalnych parametrów napięciowych ani prądowych przełącznika. Poprowadź i zamocuj je tak, by nie obciążały złączy.
- Przed uruchomieniem sprawdź połączenia. Upewnij się, że przełącznik prawidłowo osadzono w panelu, a przewody podłączono zgodnie ze schematem. W instalacjach sieciowych lub bez odpowiedniego doświadczenia zleć montaż wykwalifikowanej osobie.
Bezpieczna praca z napięciem sieciowym i kontrola połączeń
Bezpieczną pracę przy napięciu sieciowym zacznij od odłączenia zasilania: wyjmij wtyczkę lub wyłącz właściwy obwód w rozdzielnicy, a następnie sprawdź próbnikiem albo miernikiem, czy napięcia nie ma. Zgaszona lampka ani pozycja „OFF” nie gwarantują, że wszystkie zaciski są beznapięciowe. Jeśli nie masz doświadczenia, montaż urządzenia na 230 V AC powierz wykwalifikowanemu elektrykowi.
Przed wymianą przełącznika sprawdź jego funkcję, układ wyprowadzeń i wymiary otworu, a także schemat producenta. KCD1-1 to bistabilny włącznik ON/OFF z 3 pinami, podświetleniem neonowym i konektorami 4,8 mm; jego obciążenie wynosi 6 A przy 250 V AC lub 10 A przy 125 V AC. Z kolei KCD7 ma 6 pinów, styki DPST rozłączające jednocześnie dwa tory, złącza 6,3 mm oraz parametry 15 A przy 250 V AC lub 20 A przy 125 V AC. Podobny wygląd nie potwierdza zgodności modeli.
Zadbaj o pewne, dobrze zaizolowane połączenia. Dobierz przewody i złącza do prądu oraz temperatury pracy, a konektory nasuń do oporu. Jeśli lutujesz, wykonaj trwały styk, usuń ryzyko luźnych żył i zabezpiecz połączenie. Nie napinaj przewodów ani nie prowadź ich przy ostrych krawędziach obudowy. W urządzeniu z metalową obudową zachowaj prawidłowe połączenie ochronne zgodnie z jego konstrukcją.
Kilka chwil kontroli może uchronić sprzęt przed poważną awarią
Przed ponownym podłączeniem zasilania sprawdź każde połączenie pod kątem odsłoniętej miedzi, nadtopionej izolacji, korozji i luźnych zacisków. Upewnij się też, że przełącznik stabilnie siedzi w panelu, a jego parametry nie zostaną przekroczone. Zielone podświetlenie pomaga rozpoznać stan włącznika, lecz nie zastępuje pomiaru ani kontroli obwodu. Ponowna kontrola połączeń może zapobiec poważnej usterce.
Po zamknięciu obudowy włącz urządzenie dopiero po usunięciu z niego luźnych elementów i narzędzi. Gdy poczujesz zapach spalenizny, usłyszysz trzaski albo zauważysz nadmierne nagrzewanie lub niestabilne działanie, natychmiast odłącz zasilanie i nie używaj sprzętu, dopóki nie ustalisz przyczyny. Pamiętaj też, że typowe taśmy LED działają przy 12 V lub 24 V i wymagają zasilacza dobranego do obciążenia; taśmy niskonapięciowej nie podłączaj bezpośrednio do sieci 230 V.
Wskazówka: przed rozłączeniem przewodów zrób zdjęcie ich ułożenia — ułatwi to odtworzenie połączeń, ale nie zastępuje sprawdzenia schematu producenta ani pomiaru braku napięcia.
