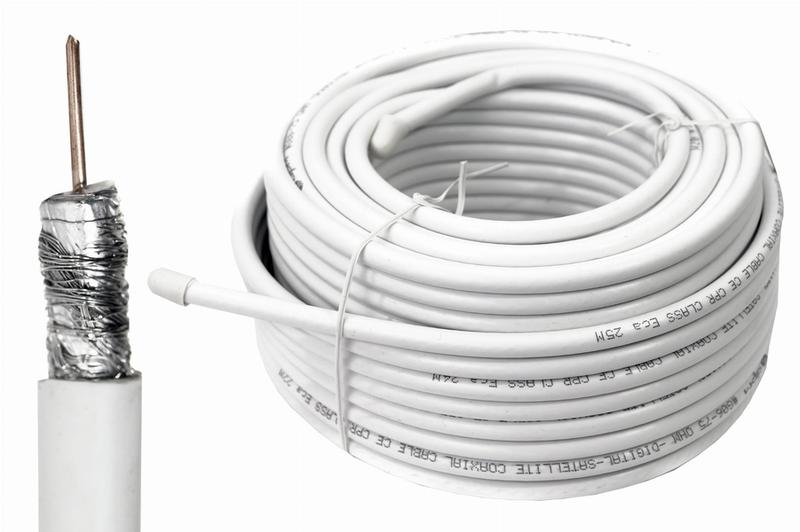

Dobór kabla antenowego zacznij od miejsca montażu i długości trasy. Do telewizji naziemnej DVB-T2, satelitarnej i kablowej wybierz przewód koncentryczny o impedancji 75 Ω; kabel 50 Ω, stosowany m.in. w instalacjach radiowych, nie będzie odpowiedni. Szukaj modelu z żyłą z czystej miedzi i ekranem z folii oraz gęstego oplotu. Klasa A skutecznie ogranicza zakłócenia LTE/5G i inne sygnały z otoczenia.
Na dachu, elewacji lub w ziemi zastosuj grubszy kabel odporny na UV, mróz i deszcz, najlepiej z żelem blokującym wilgoć. Do krótkiego połączenia w mieszkaniu — na przykład między anteną pokojową a telewizorem — wystarczy elastyczny przewód 3C2V, zwykle na odcinku do około 10 m. Kabel klasy A sprawdza się często na trasie 20–30 m, jednak każdy dodatkowy metr zwiększa tłumienie. Powyżej 30 m rozważ przewód o niższych stratach, np. grubszy RG11, albo wzmacniacz przy antenie.
Ostry łuk i wilgoć mogą przerwać odbiór telewizji
Przed zakupem zmierz trasę i dodaj niewielki zapas, by nie napinać kabla ani nie łączyć kilku przedłużek. Unikaj ostrych zagięć, przygniatania przewodu oknem i mocowania go gwoździami; użyj uchwytów i poprowadź kabel łagodnymi łukami. Ponieważ każde łączenie może zwiększyć straty i dopuścić wilgoć, ogranicz je do minimum. Jeśli jest konieczne, zastosuj solidne złącza F typu „beczka” i starannie zabezpiecz połączenie.
Najpierw zaplanuj trasę przewodu, a potem dobierz jego długość i osprzęt. Przy montażu sprawdź też, czy oplot nie dotyka żyły środkowej we wtyku F: zwarcie może przerwać odbiór, a nawet uszkodzić zasilacz wzmacniacza. Jak już zahaczyliśmy o ten temat to Sprawdź, czy antena satelitarna odbiera telewizję naziemną. Jeśli obraz się zacina lub znika, skontroluj kabel, złącza i ustawienie anteny. Odsuń też przewód oraz odbiornik od źródeł zakłóceń, takich jak router Wi‑Fi, słabej jakości oświetlenie LED czy falownik instalacji fotowoltaicznej.

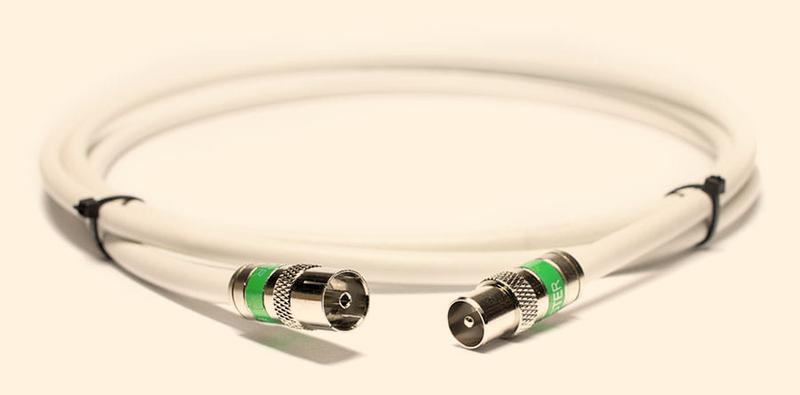

Jak prawidłowo podłączyć kabel antenowy i zachować sygnał
Dobierz właściwy przewód, starannie przygotuj jego końcówki i poprowadź go tak, by ograniczyć straty sygnału oraz ryzyko zakłóceń i awarii.
- Dobierz odpowiedni kabel. Wybierz przewód koncentryczny o impedancji 75 Ω, z miedzianą żyłą środkową oraz ekranem z folii i gęstego oplotu. Na zewnątrz zastosuj grubszy kabel klasy A, odporny na wilgoć, słońce i mróz, najlepiej z warstwą żelu. W mieszkaniu, na krótkim odcinku — do około 10 m — wystarczy cieńszy przewód.
- Zaplanij trasę i ogranicz długość. Zmierz odległość od anteny do telewizora i dodaj niewielki zapas. Jeden kabel zwykle powoduje mniejsze straty niż kilka odcinków połączonych przedłużkami. Kabel klasy A dobrej jakości sprawdza się zazwyczaj na trasie do 25–30 m. Przy dłuższym odcinku lub słabym sygnale wybierz kabel o niskim tłumieniu albo zamontuj wzmacniacz blisko anteny. Pamiętaj jednak, że zbyt mocny wzmacniacz może pogorszyć odbiór.
- Przygotuj końcówkę bez uszkadzania przewodu. Ostrożnie zdejmij izolację, nie nacinając żyły środkowej ani ekranu. Następnie załóż dopasowany wtyk F i sprawdź, czy żaden drucik oplotu nie dotyka żyły. Takie zwarcie może przerwać odbiór, a nawet uszkodzić zasilacz wzmacniacza.
- Łącz przewody tylko w razie potrzeby. Jeśli musisz przedłużyć kabel, użyj dobrej jakości złączki F typu „beczka” i starannie zarób oba końce. Unikaj luźnych, tanich złączy oraz połączeń niezabezpieczonych przed wilgocią. Każde dodatkowe złącze może osłabić sygnał.
- Prowadź kabel łagodnie i solidnie. Nie zaginaj go pod ostrym kątem, nie przygniataj oknem ani nie mocuj gwoździami. Zamiast tego użyj uchwytów, a przewód zewnętrzny zabezpiecz przed wodą. Połączenie przy antenie umieść w szczelnej puszce. Zgniecenie, uszkodzona izolacja i wilgoć mogą z czasem pogorszyć odbiór.
- Sprawdź połączenie i zakłócenia. Upewnij się, że wtyki dobrze siedzą, a kabel nie jest przetarty, naderwany ani zawilgocony. Poziom i jakość sygnału sprawdzisz zwykle w menu telewizora lub dekodera, a w razie potrzeby — miernikiem. Zakłócenia mogą powodować router Wi-Fi, słabej jakości zasilacze, lampy LED i urządzenia z silnikami. Odsuń je od odbiornika oraz przewodu i sprawdź, czy poprawi to odbiór.
| Etap | Dane i kontrola |
|---|---|
| Przygotowanie kabla | 75 Ω; zdejmij ok. 10–15 mm izolacji; nie uszkodź żyły ani ekranu |
| Wtyk F | Żyła wystaje 1–2 mm; żaden drucik oplotu nie dotyka żyły |
| Długość przewodu | Cienki kabel: do ok. 10 m; klasa A: ok. 25–30 m |
| Trasa kabla | Jeden odcinek; łagodne łuki; bez zgnieceń i ostrych zagięć |
| Połączenia | Minimum złącz; przy przedłużeniu złączka F „beczka” |
| Kontrola odbioru | Sprawdź w menu TV poziom i jakość sygnału; obejrzyj wtyki i kabel |
| Zakłócenia | Odsuń kabel od routera, zasilaczy i przewodów elektrycznych |

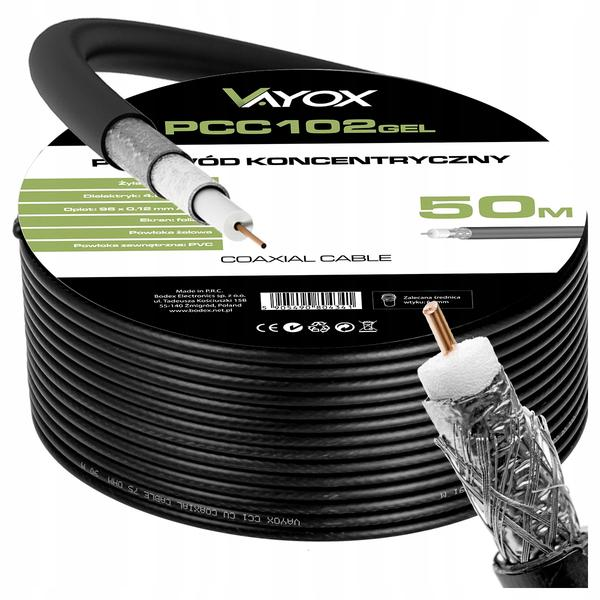

Prawidłowe przygotowanie przewodu i montaż wtyku F
Prawidłowy montaż wtyku F zacznij od równego cięcia przewodu koncentrycznego ostrym nożykiem lub ściągaczem izolacji. Nie zgniataj kabla ani nie uszkadzaj miedzianej żyły. W przewodzie 75 Ω, używanym w instalacjach DVB-T2, satelitarnych i kablowych, uszkodzenie żyły lub ekranu może osłabić sygnał, wywołać zakłócenia albo przerwać odbiór.
Najpierw zdejmij 12–15 mm zewnętrznej izolacji, odsłaniając oplot i folię ekranującą. Delikatnie odwiń oplot wzdłuż kabla, a folię pozostaw na miejscu, jeśli pozwala na to konstrukcja przewodu. Następnie usuń 7–8 mm izolacji z żyły środkowej. Sprawdź, czy żyła jest prosta i nie ma nacięć ani zadziorów. Upewnij się też, że żaden drucik oplotu jej nie dotyka — zwarcie może przerwać odbiór lub uszkodzić zasilacz wzmacniacza antenowego.
Pewne połączenie to stabilny obraz i brak zakłóceń
Nakręcaj wtyk F równo, zgodnie z kierunkiem gwintu, aż dielektryk — biała warstwa wokół żyły — znajdzie się blisko wewnętrznej krawędzi złącza. W wielu typach wtyków żyła powinna wystawać o 1–2 mm; jeśli wystaje dalej, ostrożnie ją przytnij. Po montażu lekko porusz złączem i obejrzyj końcówkę z kilku stron. Dzięki temu wykryjesz luźny wtyk lub pojedynczy drucik oplotu.
Na koniec podłącz przewód i sprawdź, czy złącze trzyma się pewnie, a obraz oraz poziom sygnału pozostają stabilne. Przy długich trasach wybierz kabel z miedzianą żyłą, gęstym oplotem i folią. Na zewnątrz zastosuj przewód z odporną izolacją lub warstwą żelu, która chroni przed wilgocią. Unikaj ostrych zagięć, zgniatania kabla i przypadkowych przedłużek, ponieważ dodatkowe połączenia zwiększają straty, a wilgoć w złączu może z czasem pogorszyć odbiór.
Wskazówka: Po zamontowaniu wtyku F zabezpiecz złącze na zewnątrz taśmą samowulkanizującą, zaczynając od kabla i owijając w stronę wtyku. Ograniczysz w ten sposób wnikanie wilgoci, która może powodować korozję i stopniowe pogarszanie odbioru.
Dobór długości kabla, by ograniczyć straty sygnału
Każdy dodatkowy metr kabla antenowego zwiększa tłumienie, dlatego przed zakupem zmierz trasę od anteny do telewizora i zostaw tylko niewielki zapas. Na krótkim odcinku w mieszkaniu wystarczy cienki przewód. Przy dłuższej trasie wybierz grubszy kabel koncentryczny o impedancji 75 Ω, z miedzianą żyłą i gęstym ekranem z folii oraz oplotu. Ma to szczególne znaczenie przy słabym sygnale: nadmierne tłumienie może powodować pikselizację, zacinanie obrazu lub całkowity zanik odbioru.
Cienki kabel sprawdzi się na odcinku do około 9 m, a solidny przewód klasy A zwykle zapewni dobry odbiór bez wzmacniacza na trasie do 25–29 m. Skoro zgłębiasz tę tematykę, Sprawdź, jak prawidłowo podłączyć kabel do anteny kierunkowej. Przy dłuższym odcinku rozważ kabel o mniejszym tłumieniu, na przykład RG11, albo wzmacniacz zamontowany możliwie blisko anteny. Zbyt mocny wzmacniacz może pogorszyć odbiór, zwłaszcza w pobliżu routerów Wi-Fi, oświetlenia LED i innych źródeł zakłóceń.
Mniej połączeń, mniej zakłóceń i problemów z obrazem
Zamiast łączyć kilka krótkich przewodów przedłużkami, poprowadź jeden odcinek kabla. Każde dodatkowe złącze może powodować straty i zwiększa ryzyko wnikania wilgoci. Jeśli połączenie jest konieczne, użyj solidnej złączki typu F i starannie załóż wtyki, tak aby druciki oplotu nie dotykały żyły środkowej. Zostaw tylko tyle zapasu, ile potrzeba do swobodnego ustawienia anteny, i nie zwijaj długich pętli za telewizorem.
Dobór kabla antenowego wpływa na jakość odbioru, szczególnie przy długiej trasie i słabym sygnale. Staranny montaż oraz ograniczenie liczby połączeń pomagają uniknąć zakłóceń.
Na zewnątrz zastosuj kabel odporny na deszcz, mróz i słońce, najlepiej z żelem chroniącym przed wilgocią. Prowadź go łagodnymi łukami, nie przygniataj oknem ani nie zaginaj ostro — uszkodzona izolacja może osłabić sygnał. Gdy obraz zacznie pikselizować, najpierw sprawdź przewód, złącza i poziom sygnału w menu odbiornika, a dopiero potem szukaj problemu w antenie lub innych urządzeniach.
Sprawdzenie złączy i zakłóceń przy problemach z odbiorem
Wykonaj poniższe kroki, aby ustalić, czy przerwy w odbiorze powodują uszkodzone złącza, kabel antenowy czy zakłócenia z otoczenia.
- Obejrzyj cały kabel. Sprawdź, czy nie ma przetarć, zgnieceń, ostrych zagięć ani śladów wilgoci, zwłaszcza na zewnątrz. Uszkodzony lub zawilgocony przewód może osłabiać sygnał i powodować pikselizację, zacięcia albo jego zanik. Na zewnątrz używaj odpornego na warunki atmosferyczne, dobrze ekranowanego kabla 75 Ω, a długie odcinki wykonuj z jednego przewodu.
- Skontroluj złącza. Upewnij się, że wtyki są mocno osadzone, niepoluzowane i wolne od korozji. W złączu typu F żyła środkowa nie może dotykać oplotu ani luźnych drucików ekranu — zwarcie może przerwać odbiór, a nawet uszkodzić zasilacz wzmacniacza. Jeśli musisz przedłużyć kabel, użyj dobrej złączki F typu „beczka” i prawidłowo zarób końcówki.
- Obserwuj sygnał podczas usterki. Otwórz diagnostykę w telewizorze lub dekoderze i sprawdź wskazania, gdy obraz zaczyna się rozpadać. Jeśli to możliwe, porównaj odbiór na innym urządzeniu. Długi lub słabo ekranowany kabel może tłumić sygnał; odcinki powyżej około 20–30 m mogą wymagać lepszego przewodu albo odpowiednio dobranego wzmacniacza przy antenie. Pamiętaj jednak, że zbyt mocne wzmocnienie również pogarsza odbiór.
- Wykrywaj zakłócenia, wyłączając urządzenia pojedynczo. Sprawdź, czy problem zbiega się z pracą lamp LED, routera Wi‑Fi, silników urządzeń domowych, termostatu lub falownika fotowoltaicznego. Odsuń router od telewizora i dekodera, a następnie testuj podejrzane urządzenia po kolei. Regularne zaniki mogą wskazywać na zakłócenia pojawiające się podczas ich uruchamiania.
- Oceń otoczenie i instalację antenową. Jeśli zakłócenia pojawiają się przy przejeżdżających pojazdach, nowej zabudowie lub zmianach pogody, sprawdź ustawienie i mocowanie anteny oraz stan przewodu. Przesunięcie anteny lub nowe odbicia sygnału mogą pogorszyć odbiór. Anteny naziemne zamontowane blisko siebie na jednym maszcie powinny dzielić co najmniej 0,5 m. Jeśli połączenia są sprawne, a problem nie ustępuje, zleć specjaliście pomiar instalacji.
