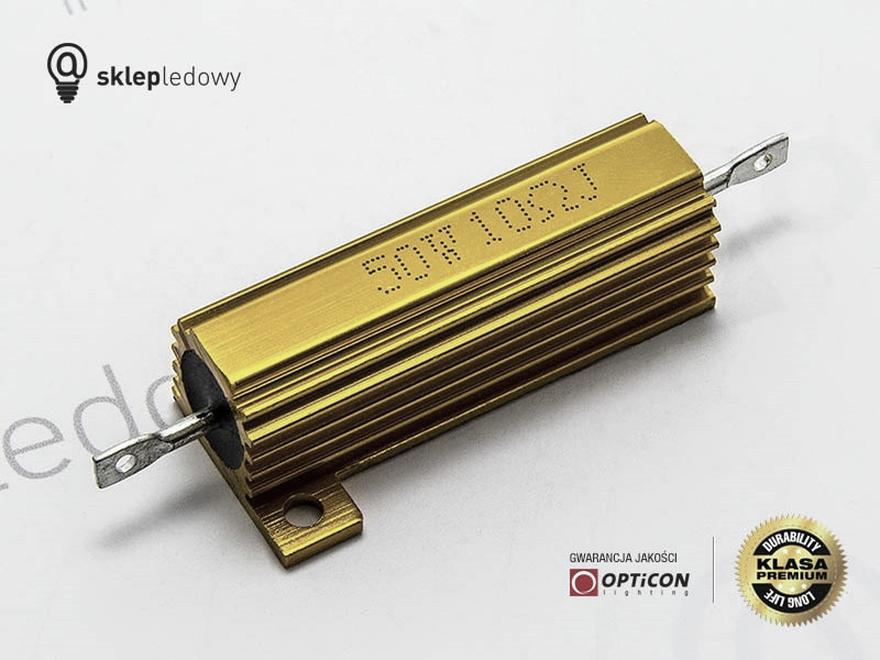

Rezystor to kluczowy element w elektronice, który odgrywa istotną rolę w obwodach elektrycznych. Ogranicza on przepływ prądu, co chroni pozostałe komponenty przed uszkodzeniem. Przy diodach LED, które są wyjątkowo wrażliwe na zmiany prądu, dobór odpowiedniego rezystora ma fundamentalne znaczenie. Przekroczenie dopuszczalnego poziomu prądu może spalić diodę, co podkreśla istotność tego małego, ale mocnego elementu.
- Rezystor ogranicza przepływ prądu, chroniąc diodę LED przed uszkodzeniem.
- Dioda LED wymaga odpowiedniego natężenia prądu, zazwyczaj wynoszącego 20 mA.
- Aby obliczyć wartość rezystora, użyj wzoru R = (U_zasilania - U_dioda) / I_dioda.
- Rezystor należy podłączyć w szereg z diodą LED, zachowując prawidłową biegunowość.
- Unikaj zapominania o rezystorze oraz stosowania zbyt małego oporu, co może prowadzić do uszkodzenia diody.
- Podczas lutowania zwracaj uwagę na prawidłowe połączenia, aby uniknąć zwarć i awarii.
- Pamiętaj o bezpieczeństwie i odłącz zasilanie przed rozpoczęciem pracy nad układami elektronicznymi.
- Dokładne obliczenia i standardowe wartości rezystorów pomagają w zapewnieniu właściwego działania diody LED.
Dioda LED, w przeciwieństwie do tradycyjnych źródeł światła, wymaga określonego natężenia prądu, zazwyczaj wynoszącego 20 mA (0,02 A). Bez rezystora, mogą wystąpić szkody, gdy prąd wzrośnie zbyt wysoko. Rezystor pełni rolę „strażnika”, dbając o bezpieczny prąd dla diody. Dzięki temu, zapewnia stabilne warunki pracy diody, co wydłuża jej żywotność często do 50 000 godzin lub dłużej!
Aby dobrać odpowiedni rezystor do diody LED, warto znać kilka prostych zasad. A tutaj coś dla zainteresowanych tą tematyką: dowiedz się, jak prawidłowo podłączyć taśmę led w samochodzie. Kluczowe równanie to: R = (U_zasilania - U_dioda) / I_dioda. Na przykład, zasilając diodę napięciem 9V, gdzie spadek napięcia wynosi 2V, wartość rezystora powinna zapewnić prąd nieprzekraczający 20mA. W tym przypadku, wartość rezystora wynosi 350 omów, dlatego wybieramy najbliższy standardowy rezystor, na przykład 330 lub 360 omów.
Dlaczego właściwy rezystor to klucz do długowieczności Twojej diody LED?

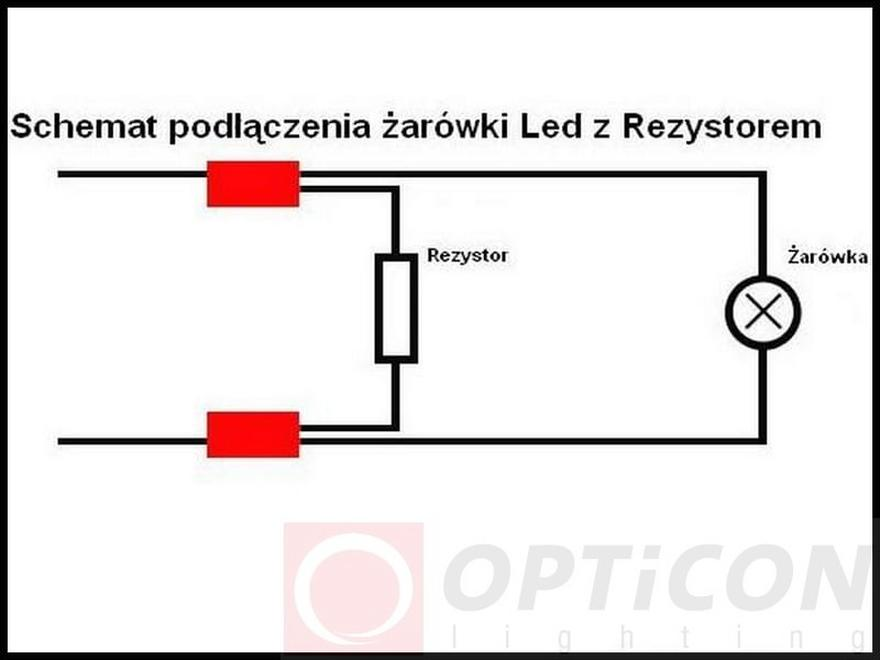

Montaż lub wymiana diody LED wymaga prawidłowego podłączenia elementów. Rezystor trzeba podłączyć w szereg z diodą LED, łącząc jedno z jego końców do anody, a drugie do zasilania. Jak już jesteśmy w temacie to dowiedz się, jak skutecznie zasilać kartę graficzną i zapobiegać awariom. Katodę diody LED podłączamy do masy. Zachowanie biegunowości jest kluczowe – błędne podłączenie diody może spowodować, że nie zadziała lub ulegnie uszkodzeniu.
Pamiętaj także, aby unikać powszechnych błędów. Jeden z najczęstszych to zapomnienie o rezystorze. Gdy dioda LED podłączona jest bezpośrednio do zasilania, narażamy ją na zniszczenie. Zbyt mały rezystor powoduje, że dioda świeci intensywnie przez krótki czas, ale później szybko się przegrzewa, prowadząc do uszkodzenia.
Należy również zwrócić uwagę na bezpieczne praktyki przy lutowaniu układów. Złe lutowanie czy zwarcia między ścieżkami mogą prowadzić do awarii. Zawsze upewniam się, że lutuję poprawnie i nie pomijam żadnych kroków, co zapewnia bezpieczeństwo oraz długie działanie układu.
Podłączenie rezystora do diody LED krok po kroku
Aby poprawnie podłączyć rezystor do diody LED, należy wykonać kilka kluczowych kroków. Dzięki nim zapewnisz bezpieczne zasilanie i długotrwałe działanie diody.
- Określenie napięcia zasilania i parametrów diody: Zidentyfikuj napięcie zasilające oraz spadek napięcia na diodzie. Dla czerwonej diody wynosi on około 2V, a dla białej about 3V. Zapisz te wartości.
- Obliczenie wartości rezystora: Użyj wzoru R = (U_zasilania - U_dioda) / I_dioda. Przyjmij I_dioda na poziomie 20mA (0,02A) i zaokrąglij wynik do najbliższej standardowej wartości rezystora.
- Podłączenie rezystora do diody LED: Połącz rezystor szeregowo z anodą diody. Jeden koniec przymocuj do dodatniego bieguna zasilania, natomiast drugi do anody diody.
- Podłączenie katody diody LED do masy: Teraz podłącz katodę diody LED do ujemnego bieguna zasilania. Zadbaj o prawidłową biegunowość, aby dioda mogła działać poprawnie.
- Testowanie działania układu: Po wykonaniu wszystkich połączeń podłącz napięcie zasilania. Sprawdź, czy dioda LED świeci, co potwierdzi poprawność Twoich połączeń.
Jak obliczyć wartość rezystora do diody LED?
Obliczenie wartości rezystora dla diody LED stanowi kluczowy krok w tworzeniu układów elektronicznych. Dobrze dobrany rezystor zapewnia prawidłowe działanie diody oraz przedłuża jej żywotność. Przed przystąpieniem do obliczeń warto zrozumieć, jakie parametry diody wpływają na nasz wybór. Zazwyczaj musimy znać napięcie zasilania, spadek napięcia na diodzie oraz wartości prądu, które będą przez nią płynąć.
Rozważmy układ zasilany napięciem 9V oraz diodę LED o spadku napięcia wynoszącym około 3V i normie prądu 30 mA (to 0,03A). Wykorzystajmy wzór do określenia wartości rezystora: R = (U_zasilania - U_dioda) / I_dioda. Po podstawieniu danych, uzyskujemy: R = (9V - 3V) / 0,03A. Wartość rezystora wynosi 200Ω. Następnie trzeba znaleźć odpowiedni rezystor o tej wartości.
Bezpieczne i efektywne podłączenie diod LED - klucz do udanych projektów elektronicznych!
W sklepach z elektroniką dostępne są różne wartości rezystorów. Dla 200Ω dobrym wyborem będzie rezystor 220Ω, zapewniający bezpieczny prąd dla diody. Należy pamiętać, że różne diody LED, na przykład niebieskie i białe, mają wyższy spadek napięcia, sięgający 3,5V, co może wymagać dodatkowych przeliczeń.
Podczas podłączania diody LED zwróćmy uwagę na biegunowość. Dioda ma dwa wyprowadzenia: anodę (biegun dodatni) i katodę (biegun ujemny). Właściwe podłączenie jest kluczowe dla prawidłowego świecenia diody.
Nie zapominajmy o bezpieczeństwie. Przed rozpoczęciem pracy zawsze odłączajmy zasilanie, aby uniknąć porażeń prądem. W razie wątpliwości związanych z wartościami rezystorów czy podłączeniem, warto skonsultować się z osobą bardziej doświadczoną w elektronice. Po wykonaniu obliczeń i połączeń przetestujmy nasz układ.
Dobór rezystora to nie tylko kwestia techniczna, ale także praktyczna. Warto zainwestować w zestawy rezystorów o różnych wartościach, aby mieć je pod ręką w przyszłości. Dzięki temu nasze projekty będą lepsze, a diody LED będą świecić długo i bezawaryjnie.
Zasady bezpieczeństwa przy podłączaniu rezystora do diody LED
Kiedy zaczynam podłączać rezystor do diody LED, zawsze stosuję kilka zasad bezpieczeństwa. Rezystor pełni kluczową rolę w obwodach elektrycznych, ograniczając prąd płynący przez diodę. Dlaczego to takie ważne? Zbyt duży prąd może uszkodzić diodę LED. Rezystor działa jak parasol ochronny, zapewniając stabilność i długowieczność układu.
Aby dobrze dobrać rezystor, muszę uwzględnić napięcie zasilania oraz parametry diody LED. Na przykład, dla diody czerwonej spadek napięcia wynosi około 2V, a dla białej około 3V. Kluczowe jest ustalenie wartości prądu, który dioda potrzebuje do poprawnej pracy; standardowo wynosi ona około 0,02A. Stosując wzór: R = (U_zasilania - U_dioda) / I_dioda, mogę określić wymaganą wartość rezystora.
Warto również pamiętać o utracie gwarancji związanej z samodzielną ingerencją w elektronikę. Zawsze sprawdzam warunki serwisowe przed przystąpieniem do działań. Niewłaściwe podłączenie może prowadzić do nieodwracalnych konsekwencji, dlatego lepiej dmuchać na zimne.
Podłączanie rezystora do diody LED to świetna okazja do eksperymentów z elektroniką, ale zawsze pamiętam o zasadach bezpieczeństwa. Mądry wybór i odpowiednie podejście nie tylko pozwalają stworzyć efektywny układ, ale także uniknąć kłopotów!
Najczęstsze błędy przy podłączaniu diody LED i rezystora
Diody LED cieszą się ogromną popularnością w instalacjach oświetleniowych. Zanim przystąpimy do ich podłączania, warto przyjrzeć się najczęstszym błędom, jakie mogą popełnić nawet doświadczeni majsterkowicze. Kluczowym krokiem jest użycie rezystora do ograniczenia prądu, co chroni naszą diodę przed uszkodzeniem. Bez tego elementu dioda LED narażona jest na zbyt wysokie natężenie prądu, które ją spali.
Jednym z największych grzechów przy podłączaniu diod LED jest całkowity brak rezystora. To tak, jakby jechać samochodem bez pasów bezpieczeństwa – ryzyko wypadku znacznie wzrasta, mimo posiadania sprawnego pojazdu. Każda dioda LED ma swoje parametry. Na przykład, małe diody, takie jak czerwone, wymagają około 20 mA prądu, podczas gdy białe i niebieskie mogą potrzebować 30 mA. Dobór odpowiedniego rezystora uratuje diodę przed poważnymi konsekwencjami.
Inną pułapką jest wybór niewłaściwej wartości rezystora. Zbyt niski opór spowoduje, że przez diodę popłynie zbyt dużo prądu, co prowadzi do przegrzania i awarii. Pewnego razu zastosowałem rezystor o wartości 100 omów z diodą, która wymagała około 220 omów. Skutek był taki, że dioda nie świeciła, a jedynie lekko się nagrzewała. Zawsze warto przeprowadzić odpowiednie obliczenia przed podłączeniem.
Frustracja na wyciągnięcie ręki: jak niewłaściwe podłączenie diody LED może zrujnować Twój projekt
Biegunowość diody LED to kolejny kluczowy czynnik przy jej podłączaniu. Dioda ma anody i katody, które należy podłączyć do odpowiednich biegunów. Zamiana tych końców spowoduje, że dioda nie będzie świecić. Z tego powodu przed podłączeniem zawsze warto dokładnie sprawdzić oznaczenia na diodzie. Prawidłowe podłączenie stanowi podstawę działania układu, a błędy w tym etapie mogą prowadzić do frustracji.
Ponadto, właściwe narzędzia są niezbędne. Nieprawidłowe lutowanie, zimne luty czy zwarcia to powszechne błędy, które mogą zrujnować projekt. Dobrze działająca lutownica oraz odpowiednia temperatura grotu pomogą uniknąć problemów z przegrzaniem elementów. W elektronice lepiej być ostrożnym; napotkanie problemu w momencie, gdy cała instalacja jest już gotowa, może być niezwykle frustrujące.
Czy wiesz, że diody LED mogą działać w odwrotnej biegunowości, ale tylko przez krótki czas? Jeśli niepoprawnie podłączysz diodę, może ona przez chwilę emitować światło, jednak szybko ulegnie uszkodzeniu. Dlatego zawsze warto upewnić się, że bieguny są podłączone zgodnie z zaleceniami producenta.
