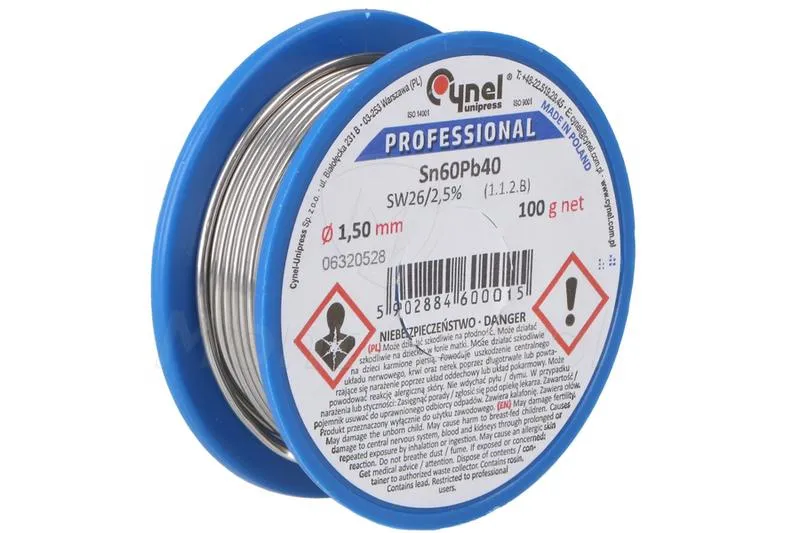

Wybór odpowiedniej cyny do lutowania odgrywa kluczową rolę w zapewnieniu wysokiej jakości naszych połączeń. Historia lutowania cyny sięga czasów, gdy spoiwem najczęściej stosowanym był stop cyny z ołowiem, taki jak klasyczny Sn60Pb40. To połączenie, charakteryzujące się niską temperaturą topnienia, ułatwia proces lutowania oraz pozwala uzyskać piękne, błyszczące lutowania. Niestety, z powodu szkodliwości ołowiu, coraz częściej spotykamy się z regulacjami ograniczającymi jego użycie, co zmusza nas do sięgania po cyny bezołowiowe.
- Wybór cyny lutowniczej ma kluczowe znaczenie dla jakości połączeń elektronicznych.
- Rozróżniamy cyny ołowiowe (łatwe w lutowaniu, ale ograniczane ze względów zdrowotnych) i bezołowiowe (wymagające wyższych temperatur topnienia).
- Ważne jest dobranie odpowiedniego punktu topnienia oraz średnicy drutu cyny do lutowanych elementów.
- Topnik ułatwia lutowanie i poprawia adhezję; jego wybór powinien odpowiadać specyfice projektu.
- Zrozumienie oznaczeń na opakowaniu cyny pomoże dopasować materiał do wymagań projektu.
- Równocześnie należy dbać o odpowiednie warunki lutowania, takie jak temperatura i czystość powierzchni.
- Regularne doskonalenie umiejętności lutowania jest kluczowe dla uzyskiwania trwałych i estetycznych połączeń.
Cyna bezołowiowa, chociaż bardziej przyjazna dla środowiska, stawia przed nami pewne wyzwania. Stopy cyny, takie jak SAC305, wymagają wyższych temperatur podczas lutowania, co może prowadzić do trudności w trakcie pracy. Wyższa temperatura nie tylko wpływa na nasze narzędzia lutownicze, ale również na proces lutowania oraz estetykę uzyskiwanych lutów. Dlatego, stosując cyny bezołowiowe, warto pamiętać o zastosowaniu odpowiedniego topnika, który ułatwi lutowanie i poprawi jakość połączeń.

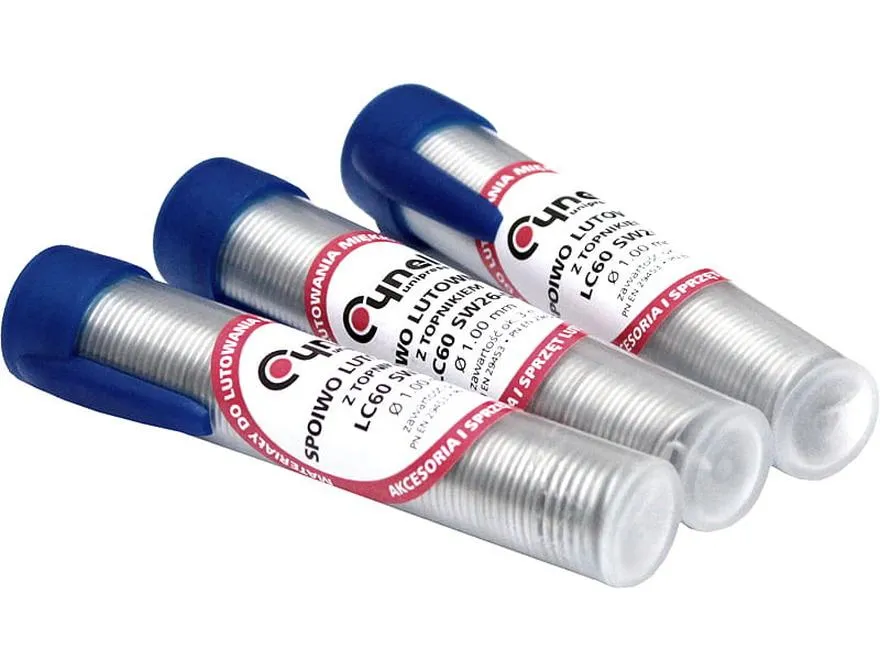

Cyna bezołowiowa coraz częściej zastępuje ołowiową w elektronice
Choć lutowanie cyną ołowiową zdaje się być prostsze, na dłuższą metę musimy dostosować się do zmieniających się przepisów. Wyjątkowo istotne stanie się zrozumienie różnic pomiędzy tymi dwoma rodzajami cyny. Cyna bezołowiowa, mimo matowej powierzchni, może zapewnić równie trwałe, a czasem nawet lepsze połączenia, jeśli tylko nauczymy się z nią odpowiednio pracować. Kluczem do osiągnięcia sukcesu pozostaje regularna praktyka i dbałość o odpowiednie warunki lutowania.
Obie cyny, ołowiowa oraz bezołowiowa, mają swoje unikalne właściwości oraz zastosowania. Osobiście, zdecydowanie skłaniam się ku cynom bezołowiowym, zwłaszcza w dzisiejszych czasach, gdy mindful podejście do ekologii i zdrowia ma ogromne znaczenie. Obecnie pragnę jeszcze lepiej poznać zagadnienia związane z termiką i dostosować swoje techniki lutowania do nowych wyzwań. Każdy projekt staje się zatem ekscytującą okazją do nauki i doskonalenia moich umiejętności.

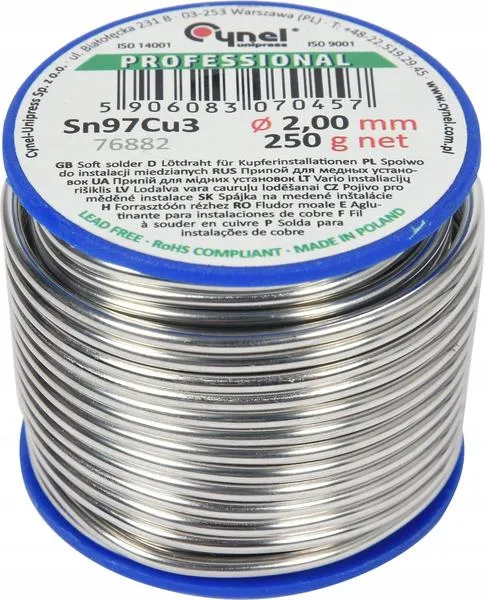

Jak znaleźć najlepszą cynę do lutownicy? Kompendium dla majsterkowiczów
Wybór odpowiedniej cyny do lutowania ma kluczowe znaczenie dla jakości oraz trwałości połączeń elektronicznych. Poniżej przedstawiamy istotne kroki, które pomogą Ci dokonać właściwego wyboru. Warto wziąć pod uwagę zarówno rodzaj lutowanych elementów, jak i specyfikę pracy, ponieważ zrozumienie tych aspektów pozwoli na efektywniejsze lutowanie, a jednocześnie pomoże uniknąć wielu typowych błędów.
- Określ rodzaj cyny: Najpierw zdecyduj, czy potrzebujesz cyny ołowiowej, bezołowiowej, czy cyny z topnikiem. Cyna ołowiowa, na przykład Sn60Pb40, charakteryzuje się niższym punktem topnienia i łatwiejszym procesem lutowania. Pamiętaj jednak, że jej stosowanie bywa coraz bardziej ograniczone ze względów zdrowotnych. Z kolei cyna bezołowiowa, taka jak SAC305, wymaga wyższych temperatur, więc upewnij się, że Twoja lutownica sprawdzi się w tych warunkach.
- Ustal właściwy punkt topnienia: Następnie sprawdź punkt topnienia wybranej cyny, ponieważ cyna ołowiowa topnieje w zakresie 183-190 °C, natomiast bezołowiowa zazwyczaj od 217 do 220 °C. Należy unikać nadmiernej temperatury, która może prowadzić do uszkodzenia komponentów, dlatego dostosuj temperaturę lutownicy do używanego materiału.
- Wybierz odpowiednią średnicę drutu: Zastanów się również, jaką średnicę cyny zamierzasz użyć. Druty o mniejszych średnicach, na przykład poniżej 0,5 mm, są bardziej precyzyjne i idealne do lutowania drobnych elementów SMD. Z kolei grubsze druty ułatwiają montaż większych złączy i przewodów. Wybór średnicy powinien zgadzać się z wielkością lutowanych elementów.
- Rozważ aktywację topnikiem: Ponadto cyna z wbudowanym topnikiem może znacząco ułatwić cały proces lutowania. Topnik działa na tlenki na powierzchniach lutowanych, co poprawia adhezję lutu. Zwróć uwagę na rodzaj topnika; należy wybrać odpowiedni w zależności od montowanych elementów oraz ewentualnej konieczności późniejszego czyszczenia płytek.
- Analizuj oznaczenia na opakowaniu: Ostatnim krokiem jest zrozumienie oznaczeń na cynie, takich jak SN60Pb40 czy SN96.5Cu3. Wiedza o tym, co oznaczają te symbole, pomoże Ci dokładnie dostosować materiał do specyfikacji Twojego projektu.
| Rodzaj cyny | Właściwości | Zalety | Wady |
|---|---|---|---|
| Cyna ołowiowa | Niska temperatura topnienia, łatwość w lutowaniu | Piękne, błyszczące lutowanie, prostszy proces lutowania | Szkodliwość ołowiu, regulacje ograniczające użycie |
| Cyna bezołowiowa | Wymaga wyższych temperatur podczas lutowania | Przyjazna dla środowiska, możliwość uzyskania trwałych połączeń | Trudności w pracy, wymaga stosowania odpowiednich topników |
Jak skład cyny wpływa na jakość lutowania?
Skład cyny lutowniczej odgrywa kluczową rolę w jakości procesu lutowania. Skoro już krążymy wokół tego tematu, dowiedz się, jak osiągnąć najlepszy sygnał i jakość internetu. W przypadku popularnych stopów, takich jak tradycyjny Sn60Pb40, można zauważyć, że zawierają one 60% cyny oraz 40% ołowiu, co gwarantuje niską temperaturę topnienia oraz ułatwia lutowanie. Te właściwości sprawiły, że cyna ołowiowa przez lata pozostawała standardem w przemyśle elektronicznym. Wraz z rosnącą świadomością ekologiczną oraz wprowadzaniem regulacji dotyczących ochrony zdrowia, coraz większą popularność zdobywają stopy bezołowiowe, takie jak SAC305. Choć osiągają one wyższą temperaturę topnienia, na przykład 217–220°C, mogą wciąż oferować efektywne połączenia, o ile zachowa się odpowiednią technikę lutowania.
Oprócz składu chemicznego, również właściwości fizyczne cyny mają wpływ na jakość lutu. Na przykład, poza temperaturą topnienia, warunki otoczenia, takie jak wilgotność lub obecność zanieczyszczeń, potrafią znacząco wpłynąć na ostateczny efekt lutowania. Jeśli chodzi o estetykę cyny bezołowiowej, często prezentuje ona matową powierzchnię, co może stanowić wyzwanie podczas kontroli jakości. Dlatego właściwe przygotowanie powierzchni lutowanych oraz zastosowanie topnika stają się kluczowe dla uzyskania mocnych i trwałych połączeń, szczególnie w przypadku bardziej wymagających materiałów.
Kiedy cyna bezołowiowa staje się preferencją dla elektroników
Stosowanie cyny bezołowiowej wciąż wzbudza pewne wątpliwości wśród elektroników. Zwiększona temperatura topnienia wymaga, aby lutownica osiągała wyższe temperatury, co pozwala na skuteczne lutowanie. Istotne jest jednak, aby zwrócić uwagę na odpowiednie stacje lutownicze, które umożliwiają precyzyjne ustawienie parametrów pracy, co z kolei zwiększa kontrolę nad procesem. Warto również uwzględnić, że wymagające komponenty SMD mogą przegrzewać się łatwo, jeśli tempo lutowania nie jest odpowiednio dopasowane do charakterystyki materiału. Dlatego tak ważny staje się wybór właściwego rodzaju cyny oraz narzędzi do lutowania, co wpływa na osiąganie pożądanych rezultatów.
Podsumowując, zrozumienie składu cyny oraz jego wpływu na jakość lutowania stanowi fundament, na którym osoby zajmujące się elektroniką mogą rozwijać swoje umiejętności oraz doświadczenie. Dobry elektryk nie tylko wie, jaki rodzaj cyny zastosować w danym przypadku, ale także zdaje sobie sprawę, że jakość lutowania to kwestia nie tylko składu chemicznego, ale również odpowiedniego procesu, techniki oraz używanego sprzętu. Niezależnie od tego, czy jesteś nowicjuszem, czy doświadczonym profesjonalistą, ciągłe doskonalenie umiejętności w zakresie lutowania przyczyni się do lepszej jakości wykonywanych projektów.
Czy wiesz, że dodatek srebra do cyny bezołowiowej może znacząco poprawić jej właściwości mechaniczne i termiczne? Stopy takie jak SAC305, zawierające 3% srebra, nie tylko zwiększają odporność na wysokie temperatury, ale również poprawiają wytrzymałość połączeń lutowanych, co jest kluczowe w zastosowaniach wymagających wysokiej niezawodności.
Znaczenie topnika w procesie lutowania – jak wybrać odpowiedni?
Wybór odpowiedniego topnika w procesie lutowania ma kluczowe znaczenie dla uzyskania mocnych i trwałych połączeń między elementami metalowymi. Dlatego w poniższej liście przedstawiam najważniejsze aspekty, które warto wziąć pod uwagę przy wyborze topnika, aby zapewnić skuteczność i trwałość lutowania.
- Rodzaj topnika: Wybór odpowiedniego rodzaju topnika odgrywa istotną rolę. Na rynku dostępne są topniki, które opierają się na żywicach roślinnych, jak kalafonia, a także różnorodne substancje chemiczne, w tym kwasy organiczne. Każdy z tych topników charakteryzuje się unikalnymi właściwościami i zastosowaniami. Na przykład kalafonia sprawdza się doskonale w lutowaniu elektroniki, ponieważ skutecznie oczyszcza powierzchnie z tlenków, co pozwala na lepsze przyleganie cyny.
- Forma topnika: Różne formy topnika, takie jak płyny, żele, spraye czy pisaki, również mają znaczenie w procesie lutowania. Wybór formy powinien być dostosowany do technologii montażu oraz rodzaju elementów, które lutujesz. Na przykład topnik w płynie idealnie nadaje się do precyzyjnego dozowania, z kolei topnik w żelu lepiej sprawdza się w bardziej wymagających połączeniach, gdzie niezbędna jest większa kontrola nad aplikacją.
- Temperatura topnienia: Należy zwrócić uwagę, że nie wszystkie topniki działają w tej samej temperaturze. Dobrze dobrany topnik powinien mieć punkt topnienia, który odpowiada używanemu stopowi lutowniczemu. Przykładowo, cyna bezołowiowa, do której teoretycznie wymagane są wyższe temperatury, zazwyczaj współpracuje z topnikami dostosowanymi do tych szczególnych warunków.
- Wymagania dotyczące czystości: W przypadku niektórych zastosowań, szczególnie w przypadku elementów wrażliwych na wilgoć, warto postarać się, aby topnik był łatwy do usunięcia. W takim kontekście wybór topników o niskiej aktywności chemicznej, które nie wymagają mycia po lutowaniu, może okazać się kluczowy.
- Przeznaczenie lutowania: Można również dostosować wybór topnika do specyfiki konkretnego projektu. Lutując elementy elektroniczne, istotne jest, aby zdecydować się na topnik o niskiej przewodności resztkowej, co pozwoli uniknąć potencjalnych problemów z działaniem układów po lutowaniu. Użycie niewłaściwego topnika często prowadzi do problemów, takich jak zimne luty lub pojawienie się zwarć.
Rodzaje cyny lutowniczej – co musisz wiedzieć przed zakupem?
Decydując się na zakup cyny lutowniczej, warto zrozumieć, jakie rodzaje cyny są dostępne oraz jakie właściwości je charakteryzują. Na rynku możemy znaleźć przede wszystkim dwa typy: cyna ołowiowa oraz cyna bezołowiowa. Cyna ołowiowa, która dawniej cieszyła się dużą popularnością, zawiera znaczną ilość ołowiu, co sprawia, że łatwo ją używać, zwłaszcza dla początkujących lutowników. Jednakże jej popularność zmniejszyła się z powodu rosnących przepisów dotyczących ochrony zdrowia i środowiska naturalnego. Z kolei cyna bezołowiowa stała się nowym standardem, wymagającym jednak wyższej temperatury topnienia, co może być wyzwaniem dla mniej doświadczonych użytkowników.
Warto również zwrócić uwagę na skład konkretnej cyny. Cyna bezołowiowa często zawiera srebro lub miedź, co znacząco wpływa na jej właściwości lutownicze. Na przykład, stop SAC305 (sn96.5Ag3.0Cu0.5) wyróżnia się jako popularny wybór w zastosowaniach profesjonalnych. W porównaniu do cyny ołowiowej, cyny bezołowiowe stawiają większe wyzwania w procesie lutowania z uwagi na wyższą temperaturę topnienia, a także zdarza się, że wyprodukowano matowe luty, co może wpłynąć na estetykę. Dlatego przed dokonaniem wyboru cyny warto zastanowić się, w jakich warunkach zamierzamy lutować i jakie elementy zamierzamy połączyć.
Rodzaje cyny lutowniczej i ich przeznaczenie
Podczas zakupu cyny lutowniczej kluczowe znaczenie ma zwrócenie uwagi na jej formę. Cyna dostępna jest w różnych formach, takich jak drut, pasta lutownicza oraz sztabki. Każda z tych form ma swoje unikalne zastosowanie. Drut cynowy to najczęściej wybierana opcja, szczególnie wśród amatorów, ponieważ łatwo go kontrolować podczas dozowania. Z drugiej strony, pasta lutownicza sprawdza się doskonale w technologii SMD, gdzie precyzyjne podanie lutowia ma kluczowe znaczenie. Natomiast sztabki cyny najczęściej wykorzystuje się w procesie lutowania na fali, co z reguły znajduje zastosowanie w produkcji masowej. Dlatego planując zakupy, nie zapomnijmy dodać do koszyka odpowiednich narzędzi i akcesoriów, takich jak topnik czy lutownica, które pomogą osiągnąć najlepsze efekty lutowania.
Wybór odpowiedniej cyny lutowniczej ma kluczowe znaczenie dla jakości połączeń. Zrozumienie właściwości różnych rodzajów cyny oraz ich zastosowań może zadecydować o sukcesie naszych projektów lutowniczych.
Na koniec, kluczem do udanego lutowania jest nie tylko wybór odpowiedniej cyny, lecz także zrozumienie, jak różne parametry związane z lutowiem wpływają na jakość połączeń. Proces lutowania, choć wygląda na prosty, wymaga od nas precyzyjnego podejścia oraz wiedzy na temat właściwości zarówno elementów, jak i samego lutowia. Dlatego warto poświęcić chwilę na refleksję, jakie są nasze potrzeby oraz jakie materiały zamierzamy łączyć, aby podjąć najlepszą decyzję. W miarę zdobywania doświadczenia odnajdziemy idealne rozwiązania dla naszych projektów lutowniczych.
Ciekawostka: Cyna bezołowiowa, ze względu na swoje wyższe temperatury topnienia, może przyczynić się do lepszego przewodzenia ciepła i wytrzymałości połączeń, co sprawia, że często jest preferowana w zastosowaniach elektronicznych wymagających większej niezawodności.
