Antena siatkowa DVB-T2/HEVC – jak uzyskać stabilny odbiór bez zakłóceń

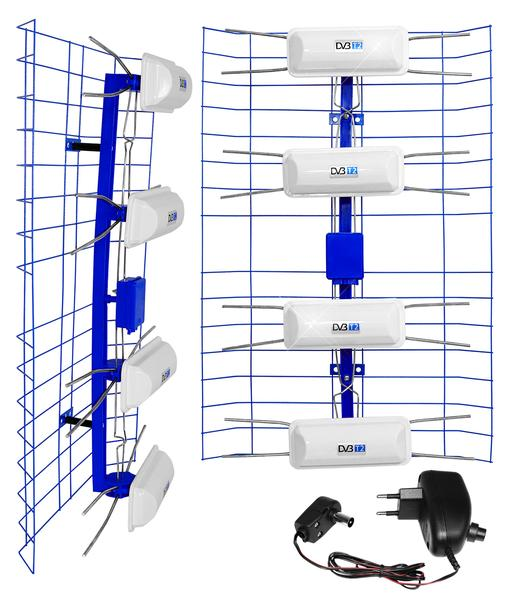

Montaż anteny siatkowej zaczynam od ustalenia położenia najbliższego nadajnika i odległości od domu. Korzystam z mapy zasięgu, a następnie wybieram miejsce z możliwie otwartym widokiem w jego kierunku — na dachu, ścianie lub balkonie. Płaska konstrukcja ułatwia mocowanie, a metalowa siatka z tyłu ogranicza zakłócenia z przeciwnej strony. Zanim wywiercę otwory, sprawdzam stabilność masztu lub uchwytu, ponieważ antena musi wytrzymać wiatr i nie może się kołysać. Jeśli cię to interesuje to więcej przeczytasz tu.

Ustawiam antenę zgodnie z polaryzacją nadajnika — zwykle poziomą, choć niektóre emisje wymagają pionowej. Kieruję dipole na nadajnik i lekko dokręcam mocowanie, aby antena nie zmieniała położenia, ale nadal mogła się obracać. Następnie podłączam dobrej jakości przewód koncentryczny: możliwie krótki i bez załamań. Długi kabel lub podłączenie kilku telewizorów może zwiększyć straty, dlatego przy instalacji wzmacniacza dobieram zgodny z nim zasilacz. Mocniejszy wzmacniacz nie zawsze poprawia odbiór. Pod tym linkiem znajdziesz artykuł, w którym o tym wspominamy.

Każdy obrót ma znaczenie — tak uzyskasz stabilny obraz

Obracam antenę małymi krokami, po około 5–10 stopni, i po każdej zmianie czekam kilkanaście sekund, aż ustabilizują się wskazania telewizora lub dekodera. Sprawdzam przede wszystkim jakość sygnału, bo zarówno zakłócenia, jak i zbyt mocny sygnał mogą powodować zacinanie obrazu. Gdy znajdę najlepszy kierunek, skanuję kanały i sprawdzam odbiór kilku multipleksów. Antena UHF obsługuje pasmo 470–694 MHz, a do odbioru MUX 8 w paśmie VHF 174–230 MHz może być potrzebna antena typu combo.

Jeśli obraz nadal się zacina, sprawdzam wtyki, połączenie w puszce antenowej, stan kabla oraz przeszkody na trasie sygnału, takie jak drzewa czy sąsiedni budynek. W odległości 10–15 km od nadajnika często wystarcza prosta instalacja bez wzmacniacza. Przy większym dystansie dobieram antenę z uwzględnieniem ukształtowania terenu i długości przewodu. Filtr LTE lub 5G montuję tylko wtedy, gdy w pobliżu występują zakłócenia. Na koniec dokręcam uchwyt, zabezpieczam złącza przed wilgocią i ponownie sprawdzam odbiór wszystkich kanałów.

Antena siatkowa DVB-T2 – ustawienie i stabilizacja odbioru

Poniższa lista obejmuje najważniejsze kroki: wybór miejsca i kierunku anteny, ograniczenie zakłóceń oraz sprawdzenie jakości sygnału DVB-T2/HEVC.

Sprawdź nadajnik i pasmo. Ustal, z którego nadajnika odbierzesz sygnał, jak daleko się znajduje i czy po drodze stoją przeszkody, na przykład budynki lub drzewa. Antena siatkowa obsługuje szerokie pasmo, jednak przed montażem sprawdź, czy potrzebujesz odbioru UHF, czy również VHF dla MUX 8. Do odbioru obu pasm może przydać się antena typu combo albo dwie osobne anteny połączone zwrotnicą.
Wybierz miejsce z dobrą widocznością. Zamontuj płaską antenę na zewnątrz — na balkonie, ścianie, dachu lub maszcie — i nie zasłaniaj jej metalowymi elementami. Siatka ekranowa z tyłu ogranicza sygnały i zakłócenia dochodzące z tego kierunku, ale nie zastąpi prawidłowego ustawienia. Jeśli przeszkody zasłaniają nadajnik, przetestuj odbiór sygnału odbitego, zmieniając położenie anteny.
Skieruj antenę na nadajnik i skoryguj jej położenie. Ustaw przednią część z dipolami w stronę nadajnika. Następnie obracaj antenę małymi krokami i po każdej zmianie sprawdzaj jakość sygnału na telewizorze lub dekoderze. Zadbaj przede wszystkim o stabilną jakość, a nie tylko wysoką siłę sygnału, ponieważ zakłócenia lub przesterowanie mogą pogorszyć odbiór.
Dobierz wzmacniacz do warunków. Przy krótkim przewodzie i dobrym sygnale zacznij od instalacji pasywnej z symetryzatorem. Wzmacniacz rozważ, gdy nadajnik znajduje się daleko albo rozdzielasz sygnał na kilka telewizorów. Zbyt duże wzmocnienie może pogorszyć odbiór, zwłaszcza w pobliżu nadajnika, dlatego wybierz słabszy model lub zasilacz z regulacją. Filtr 420 MHz przyda się głównie wtedy, gdy w pobliżu działa nadajnik internetu w tym paśmie.
Ogranicz straty i sprawdź instalację. Wybierz dobrej jakości przewód antenowy i solidne, szczelne połączenia, szczególnie na zewnątrz. Przy długich przewodach lub rozdziale sygnału na kilka odbiorników uwzględnij straty i dobierz odpowiedni wzmacniacz oraz rozgałęźnik. Po wprowadzeniu zmian ponownie dostrój kanały i sprawdź odbiór wszystkich multipleksów.

Dobór wzmacniacza i zasilacza do odległości od nadajnika

Dobór wzmacniacza i zasilacza zależy od odległości od nadajnika, przeszkód terenowych, długości przewodu oraz liczby telewizorów. Poniższe wskazówki pomogą dopasować elementy instalacji i uzyskać stabilny odbiór bez niepotrzebnego wzmacniania sygnału.

Blisko nadajnika — najpierw sprawdź odbiór bez wzmacniacza. Do około 10–15 km często wystarcza antena pasywna, pokojowa lub panelowa. Mocny wzmacniacz może pogorszyć odbiór, dlatego w pobliżu nadajnika rozważ zasilacz z regulacją poziomu sygnału albo zrezygnuj ze wzmacniacza.
Przy średniej odległości dobierz wzmacniacz do warunków instalacji. Może się przydać, gdy nadajnik znajduje się dalej, sygnał zasłaniają przeszkody albo antena stoi w niekorzystnym miejscu. Najpierw jednak sprawdź kierunek i moc nadajnika oraz ukształtowanie terenu — sama odległość nie przesądza o jakości odbioru.
Przy dużej odległości lub kilku telewizorach wybierz wydajniejszy wzmacniacz. Mocniejszy model może pomóc, gdy nadajnik jest daleko, przewód antenowy jest długi lub sygnał trafia do kilku odbiorników. Przykładem jest LNA9777 w metalowej obudowie. W prostszej instalacji może wystarczyć standardowy SWA955-5 z diodą LED. Dobór zależy jednak od poziomu sygnału oraz strat w przewodach i rozgałęźnikach.
Filtr 420 MHz stosuj tylko przy konkretnym źródle zakłóceń. Warto rozważyć go, jeśli w pobliżu — orientacyjnie do 2 km lub w kierunku anteny — działa nadajnik internetu LTE w paśmie 420/450 MHz. Takie nadajniki są rzadkie, więc filtr zwykle nie jest potrzebny. Z kolei filtry LTE lub 5G mogą pomóc, gdy pobliskie instalacje komórkowe zakłócają odbiór.
Dopasuj zasilacz do wzmacniacza i warunków odbioru. Przedwzmacniacz zasilisz standardowym zasilaczem antenowym lub lepszym modelem impulsowym. Wygodne są wersje z gniazdem F, a regulacja przydaje się zwłaszcza blisko nadajnika, gdy trzeba ograniczyć zbyt silny sygnał.
Po montażu sprawdź jakość odbioru, nie tylko siłę sygnału. Ustaw antenę w kierunku nadajnika, a następnie skontroluj odbiór kanałów i stabilność obrazu. Jeśli sygnał jest słaby lub przerywa, sprawdź przewód, złącza i rozgałęźniki — wzmacniacz nie naprawi uszkodzonego kabla ani poważnej przeszkody na drodze sygnału. Uwzględnij też odbierane pasmo: UHF albo, jeśli potrzebujesz MUX 8, antenę combo UHF/VHF.

Ochrona przed zakłóceniami LTE oraz 5G

Zakłócenia LTE i 5G mogą nagle pogorszyć obraz, powodować zacinanie transmisji albo zanikanie części kanałów DVB‑T2. Często odpowiada za nie zbyt silny sygnał pobliskiej stacji komórkowej, który przeciąża wzmacniacz antenowy. Dlatego przy doborze instalacji najpierw sprawdzam kierunek i odległość od nadajnika telewizyjnego oraz przeszkody na trasie sygnału. Drzewa i sąsiednie budynki mogą wpływać na odbiór równie mocno jak sama antena.

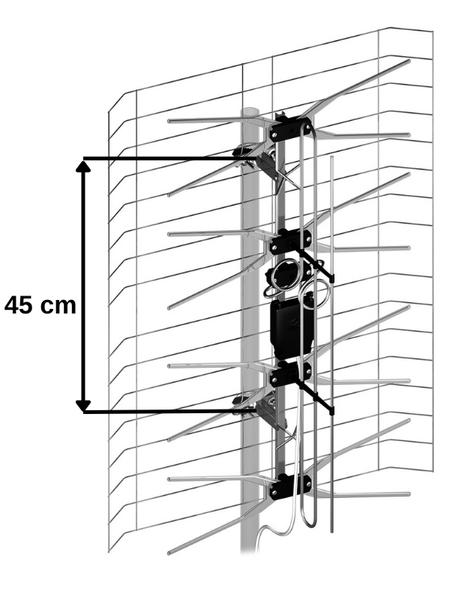

Najpierw próbuję prostych rozwiązań: stosuję porządny przewód koncentryczny i solidne złącza, a antenę kieruję na nadajnik. Płaska antena siatkowa — z ekranem z tyłu i kilkoma poziomami dipoli z przodu — może ograniczyć odbiór zakłóceń z przeciwnej strony. Jeśli sygnał jest wystarczająco mocny, wybieram układ pasywny. Dodatkowy wzmacniacz nie zawsze pomaga, a czasem pogarsza odbiór.

Gdy telewizja traci jakość, filtr i właściwa antena mogą pomóc

Jeśli zakłócenia nie ustępują, rozważam filtr LTE lub 5G przy antenie albo wzmacniacz z odpowiednim filtrem. Filtr na częstotliwość 420 MHz warto stosować głównie wtedy, gdy nadajnik internetu w tym paśmie znajduje się bardzo blisko — na przykład w promieniu około 2 km — lub leży w kierunku odbioru telewizji. Takich instalacji jest niewiele, dlatego nie dobieram filtra w ciemno. Przy słabszym sygnale może pomóc wzmacniacz w metalowej obudowie; przy silnym zaś regulowany zasilacz pozwala uniknąć przesterowania.

Antena powinna odpowiadać pasmu i warunkom w terenie: UHF służy do odbioru większości multipleksów, natomiast VHF może być potrzebne do MUX 8. W trudnej lokalizacji po każdej zmianie ustawienia sprawdzam nie tylko siłę sygnału, lecz także jego jakość. Dzięki temu łatwiej ustalić, czy problem powodują zakłócenia LTE lub 5G, czy też uszkodzony kabel, niewłaściwa polaryzacja albo przesłonięty widok na nadajnik.

Pasmo UHF i VHF: jak odbierać multipleks MUX 8

Aby odbierać MUX 8, najpierw sprawdzam, czy instalacja obsługuje zarówno pasmo UHF, jak i VHF. Większość popularnych anten naziemnych przeznaczono do UHF, natomiast MUX 8 nadaje w paśmie VHF, w zakresie 174–230 MHz. Dlatego antena UHF może odbierać inne multipleksy, ale niekoniecznie ten pakiet. Wybieram więc antenę typu combo albo osobne anteny UHF i VHF połączone zwrotnicą.

Następnie ustalam położenie nadajnika, kierunek emisji i jej polaryzację. Skoro zahaczyliśmy o ten temat to Sprawdź, jak ustawić antenę DVB-T2 dla idealnego odbioru TV. Antenę VHF ustawiam pionowo lub poziomo, zależnie od warunków odbioru w okolicy. Liczą się także odległość od nadajnika, ukształtowanie terenu oraz przeszkody, takie jak drzewa i sąsiednie budynki. Jeśli mam dobry widok na nadajnik, często wystarcza antena zewnętrzna bez wzmacniacza. Przy długim przewodzie lub kilku telewizorach rozważam jego użycie, ale pamiętam, że większe wzmocnienie nie zawsze poprawia obraz.

Koniec z zakłóceniami: stabilny odbiór dzięki dobrze ustawionej antenie

Gdy montuję dwie anteny, łączę je zwrotnicą, a potem prowadzę sygnał przewodem koncentrycznym do telewizora lub dekodera DVB-T2. W przypadku anteny combo sprawdzam w specyfikacji obsługiwane zakresy: typowy zestaw obejmuje UHF, czyli kanały 21–60, oraz VHF, czyli kanały 5–12. Na balkonie lub ścianie może sprawdzić się płaska antena siatkowa, której tylna osłona chroni dipole przed sygnałami dochodzącymi z tyłu. Ponadto solidnie mocuję antenę zewnętrzną i zabezpieczam ją przed wilgocią oraz korozją.

Po podłączeniu anteny uruchamiam automatyczne wyszukiwanie kanałów DVB-T2. Jeśli odbiornik nie znajduje MUX 8, lekko zmieniam kierunek lub ustawienie anteny i kontroluję jakość sygnału w menu. Zbyt silne wzmocnienie może pogorszyć odbiór, zwłaszcza blisko nadajnika. Filtr zakłóceń stosuję dopiero wtedy, gdy w pobliżu działa źródło zakłóceń na odpowiedniej częstotliwości. Dzięki temu mogę ustalić przyczynę problemu, zamiast wymieniać całą instalację na ślepo.

Ciekawostka: MUX 8 może wymagać innej polaryzacji niż multipleksy UHF, dlatego przed ustawieniem anteny sprawdź zalecenia dla lokalnego nadajnika — nawet właściwa antena combo nie zapewni dobrego odbioru, jeśli jej element VHF jest ustawiony w złej płaszczyźnie.

Źródła:

https://superantena.pl/antena-telewizyjna-espana-p-27.html
https://superantena.pl/uniwersalna-antena-optima-plus-mux123-8-p-19.html
https://ihaa.pl/jaka-antena-dvbt
https://davbol.com/
https://vayox.pl/produkt/va900/

FAQ - Najczęstsze pytania i odpowiedzi

Jak prawidłowo ustawić antenę siatkową DVB-T2?

Najpierw ustal położenie nadajnika i wybierz miejsce z możliwie otwartym widokiem w jego kierunku. Skieruj dipole na nadajnik, ustaw antenę zgodnie z wymaganą polaryzacją, a następnie obracaj ją małymi krokami, sprawdzając przede wszystkim jakość sygnału.

Czy antena siatkowa zawsze wymaga wzmacniacza?

Nie. Przy dobrym sygnale, krótkim przewodzie i niewielkiej odległości od nadajnika często wystarcza instalacja pasywna. Wzmacniacz może pomóc przy dużych stratach, długim kablu lub kilku telewizorach, ale zbyt silne wzmocnienie może pogorszyć odbiór.

Co zrobić, gdy obraz DVB-T2 zacina się lub zanika?

Sprawdź ustawienie anteny, jej mocowanie, przewód, wtyki i połączenia w puszce antenowej. Skontroluj też przeszkody na trasie sygnału oraz jakość odbioru kilku multipleksów. Filtr LTE lub 5G zastosuj wtedy, gdy w pobliżu rzeczywiście występują zakłócenia.

Czy zwykła antena UHF odbierze MUX 8?

Niekoniecznie. MUX 8 nadaje w paśmie VHF 174–230 MHz, dlatego do jego odbioru może być potrzebna antena typu combo UHF/VHF albo osobna antena VHF połączona z anteną UHF za pomocą zwrotnicy. Sprawdź również polaryzację lokalnego nadajnika.

Jak ograniczyć straty sygnału w instalacji antenowej?

Użyj dobrej jakości przewodu koncentrycznego, unikaj jego nadmiernej długości i załamań oraz wykonaj solidne, szczelne połączenia. Jeśli rozdzielasz sygnał na kilka odbiorników, uwzględnij straty w rozgałęźniku i dobierz wzmacniacz do rzeczywistych warunków instalacji.
