Podłączenie rozgałęźnika antenowego do instalacji DVB-T2 może być znacznie prostsze, niż początkowo zakładano. Warto jednak w pierwszej kolejności przygotować wszystkie niezbędne elementy, co zapewni szybkie i bezproblemowe wykonanie pracy. Zanim zaczniesz, upewnij się, że posiadasz odpowiedni rozgałęźnik charakteryzujący się niską tłumiennością, najlepiej w przedziale od 3 do 5 dB na wyjście. Ponadto istotne jest, aby na wejściu widniało oznaczenie DC PASS, co umożliwia przesyłanie zasilania do wzmacniacza umieszczonego w antenie. Nie zapominaj również o separatorze antenowym, który skutecznie zablokuje napięcie DC kierujące się do odbiorników, co pomoże uniknąć problemów z zasilaniem.

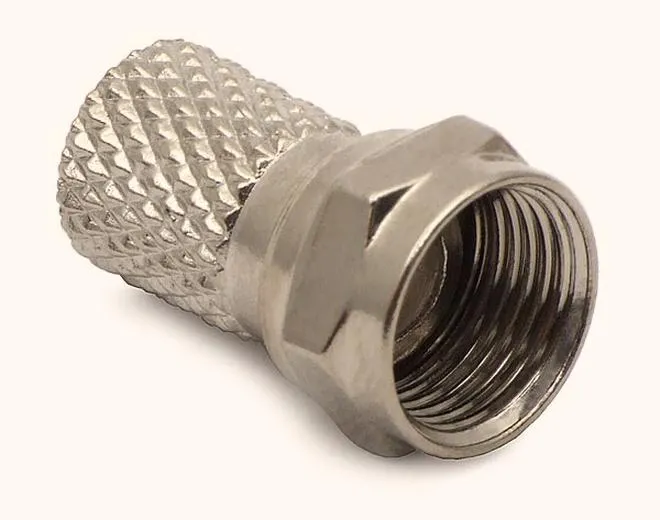

Gdy już zgromadzisz wszystkie potrzebne elementy, przystąp do podłączania. Zacznij od odłączenia kabla koncentrycznego, który wychodzi z anteny, a następnie przygotuj go, usuwając 10–12 mm izolacji. Pamiętaj, by odpowiednio zarobić złącze F, ponieważ każdy detal ma kluczowe znaczenie dla jakości sygnału. Po podłączeniu kabla do separatora, podłącz wyjście separatora do rozgałęźnika. Istotne jest, by stosować jak najkrótsze kable koncentryczne, najlepiej w standardzie Trishield lub Quadshield. Dzięki temu uda się zredukować straty sygnału, co ma ogromne znaczenie dla stabilności odbioru. Pod tym linkiem znajdziesz wpis, w którym o tym wspominamy.
Dokładny schemat podłączenia rozgałęźnika antenowego
Podczas podłączania pamiętaj o odpowiedniej kolejności elementów. Na początek podłącz separator, potem rozgałęźnik, a na końcu odbiorniki. Zasilacz 12 V należy podłączyć wyłącznie do separatora, aby zasilanie nie trafiało do telewizorów ani dekoderów. Gdy wszystkie elementy zostaną podłączone, zajmij się niewykorzystanymi wyjściami rozgałęźnika. Ważne, by je zaślepić terminatorami 75 Ω, co zminimalizuje odbicia sygnału. Po zakończeniu instalacji warto przeprowadzić wyszukiwanie kanałów DVB-T2 w odbiornikach, a w razie potrzeby sprawdzić napięcie 12 V na wyjściu separatora przy użyciu multimetru. Jeśli masz chwilę, odwiedź artykuł i odkryj skuteczne metody podłączenia pompy ciepła. W ten sposób ciesz się świetną jakością sygnału!
Końcówki antenowe DVB-T2 — jak poprawnie je zamontować
W poniższym przewodniku znajdziesz szczegółowe informacje na temat wyboru oraz montażu końcówek antenowych DVB-T2. Każdy krok opisano w sposób, który pomoże Ci uniknąć typowych błędów, jednocześnie zapewniając stabilność oraz wysoką jakość sygnału. Skup się na kluczowych elementach oraz przydatnych wskazówkach, aby instalacja przebiegła sprawnie i była trwała.
- Wybór odpowiedniego rozgałęźnika antenowego - Na początku upewnij się, że rozgałęźnik charakteryzuje się niską tłumiennością wynoszącą 3-5 dB na wyjście oraz oznaczeniem DC PASS. Takie właściwości są kluczowe, aby sygnał dzielił się z minimalnymi stratami. Dostosuj także ilość wyjść do liczby planowanych odbiorników, wybierając rozgałęźnik posiadający 2, 3, 4 lub 6 wyjść.
- Przygotowanie kabli koncentrycznych - Kolejnym krokiem jest wybór kabli koncentrycznych o impedancji 75 Ω, z zaleceniem skorzystania z typu Trishield lub Quadshield. Aby zredukować straty sygnału, skróć odcinki kabli do minimum. Następnie zainstaluj złącza F, upewniając się, że ekran nie dotyka żyły centralnej — to pozwoli uniknąć zakłóceń.
- Instalacja separatora antenowego - Gdy podłączysz kabel z anteny do separatora, pamiętaj, aby wyjście separatora skierować do rozgałęźnika, upewniając się, że ma ono odpowiednie oznaczenie DC PASS. W ten sposób zapewnisz dostarczenie napięcia 12 V jedynie do anteny, a nie do odbiorników.
- Poprawne zasilanie separatora - Podczas podłączania zasilacza 12 V do separatora, zwróć uwagę na kierunek zasilania. Upewnij się, że zasilacz znajduje się po stronie IN separatora, co pozwoli skierować napięcie w górę, do anteny, zamiast do odbiorników.
- Zaślepienie niewykorzystanych wyjść - Po podłączeniu wszystkich telewizorów lub dekoderów do rozgałęźnika, wykorzystaj terminatory 75 Ω, aby zaślepić niewykorzystane wyjścia. Ten etap pomoże zredukować odbicia sygnału oraz poprawi jakość odbioru.
- Test i sprawdzenie sygnału - Na koniec, po zakończeniu instalacji, włącz zasilacz i przeprowadź wyszukiwanie kanałów DVB-T2 w każdym z odbiorników. Następnie sprawdź poziom oraz jakość sygnału w menu diagnostycznym. Jeśli natrafisz na problemy, upewnij się, że napięcie 12 V jest obecne na wyjściu separatora, korzystając z multimetru.
Najczęstsze błędy przy montażu końcówek antenowych i jak ich unikać
Montaż końcówek antenowych stanowi kluczowy krok, który decyduje o jakości odbioru sygnału. Wśród najczęstszych błędów, jakie popełniamy w tym procesie, znajduje się niewłaściwe przygotowanie przewodów. Zdecydowanie odradzam oszczędzanie na długości, ponieważ krótki kabel prowadzi często do znaczących strat sygnału. Warto pamiętać, że długość kabli koncentrycznych nie powinna przekraczać 20 metrów, aby uniknąć zwiększonego tłumienia. Dodatkowo błędy w zakończeniu przewodów, takie jak zostawienie nadmiaru osłony czy niewłaściwe zaciśnięcie złącza F, prowadzą do problemów z odbiorem. Dlatego dobrze zakończony kabel gwarantuje solidny sygnał.
Wybór właściwych elementów instalacji ma ogromne znaczenie
Również wybór niewłaściwego rozgałęźnika może stanowić kluczowy błąd. Nie każdy rozgałęźnik pasuje do naszej instalacji, dlatego warto dobrać model o niskiej tłumienności, zazwyczaj mieszczącej się w przedziale od 3 do 8 dB na wyjście. Pamiętaj, aby jeśli posiadasz wzmacniacz antenowy, umieścić separator przed rozgałęźnikiem, ponieważ w przeciwnym razie napięcie zasilające obciąży urządzenie. Optymalnie, gdy liczba wyjść przekracza cztery, warto zainwestować w wzmacniacz centralny, który znacząco poprawi jakość sygnału w całej instalacji.
Niezbędne narzędzia i ich prawidłowe użycie
Gdy masz już wszystkie elementy, niezwykle istotne staje się używanie odpowiednich narzędzi do montażu. Osobiście zawsze zwracam uwagę na to, aby wykorzystywać ściągacz do izolacji oraz zaciskarkę do złączy F. Brak tych narzędzi może skutkować problemami z prawidłowym zaciśnięciem złączy, co z kolei prowadzi do zakłóceń. Dodatkowo warto zabezpieczyć niewykorzystane wyjścia rozgałęźnika terminatorami 75 Ω, aby uniknąć refleksji sygnału. Na koniec, nie zapomnij przetestować instalacji – wykonanie niewielkiej kontroli poziomu sygnału przed zakończeniem prac zaoszczędzi wiele frustracji w przyszłości.
Ciekawostką jest, że poprawne zakończenie przewodów antenowych można sprawdzić za pomocą prostego testera do złączy. Taki tester pozwala wykryć nieprawidłowości w zaciśnięciu i zapewnia, że sygnał będzie przesyłany bez zakłóceń, co jest kluczowe dla jakości odbioru.
Niezbędne narzędzia i elementy do efektywnej instalacji anten DVB-T2
W procesie instalacji anten DVB-T2 kluczowe znaczenie ma odpowiednie przygotowanie narzędzi oraz elementów, które zapewniają prawidłowe działanie i wysoką jakość sygnału. Jeżeli lubisz tę tematykę, sprawdź, jak poprawić odbiór sygnału za pomocą anteny FM. Zaczynając od podstaw, musimy zaopatrzyć się w rozgałęźnik antenowy. Idealnie, jeżeli wybierzemy model o niskiej tłumienności, na przykład od 4 do 6 dB na wyjście, a także oznaczony jako DC PASS. Dzięki temu uzyskamy możliwość jednoczesnego przesyłania sygnału oraz zasilania do wzmacniacza antenowego. Następnie do rozgałęźnika dołączamy specjalny separator antenowy, który skutecznie blokuje DC w kierunku odbiorników, a jednocześnie przepuszcza sygnał RF. Oczywiście, warto również zaopatrzyć się w zasilacz 12 V, by odpowiednio zasilić wzmacniacz, jak również przygotować kable koncentryczne 75 Ω, pamiętając, że powinny być one jak najkrótsze, aby zminimalizować straty sygnału.
Wśród narzędzi, które również przyczynią się do sukcesu naszej instalacji, znajdą się ściągacz izolacji, kombinerki oraz zaciskarka do złączy F. Dzięki tym narzędziom bez trudu przygotujemy kable oraz połączymy je z pozostałymi elementami instalacji. Wszyscy doskonale wiemy, jak ważne są szczegóły – każde połączenie należy starannie wykonać, aby uniknąć strat sygnału. Ponadto, dobrze dobrane złącza, szczególnie te kompresyjne, znacząco zwiększą niezawodność całej instalacji. Dodatkowo, pamiętajmy o zastosowaniu terminatorów 75 Ω, gdy nie wykorzystujemy wszystkich wyjść w rozgałęźniku, co znacznie ograniczy ewentualne odbicia sygnału.
Podstawowe elementy instalacji anteny DVB-T2
Przy zakupie anteny DVB-T2 warto zwrócić szczególną uwagę na wzmacniacz, który zwiększa jakość sygnału, zwłaszcza w strefach o słabym zasięgu. Jak interesują cię takie tematy to sprawdź, jak poprawić jakość sygnału LTE. Optymalny poziom sygnału, który powinien osiągnąć w instalacji wartość 70 dBµV, zapewni stabilny odbiór sygnałów. Podczas instalacji z rozgałęźnikami dobrze jest dostosować model do liczby odbiorników, które planujemy podłączyć – dla dwóch odbiorników wystarczy rozgałęźnik dwuportowy, natomiast, w przypadku większej liczby odbiorników, lepiej zainwestować w model cztero- lub sześcioportowy z odpowiednią tłumiennością. Wbudowanie wzmacniacza w antenę zasadniczo poprawia odbiór, jednak warto również zwrócić uwagę na instalację elektryczną i upewnić się, że każdy z komponentów działa bez zarzutu.
Gdy już zgromadzimy wszystkie niezbędne elementy, możemy przystąpić do instalacji. Najpierw podłączamy kabel od anteny do separatora, a następnie prowadzimy sygnał do rozgałęźnika. Jak już tu trafiłeś to odkryj, jak łatwo odbierać darmową telewizję bez anteny. Pamiętajmy, że początkowy etap instalacji powinien przebiegać w suchym miejscu, aby uniknąć negatywnego wpływu warunków atmosferycznych na nasze połączenia. Po zakończeniu instalacji uruchamiamy odbiorniki i sprawdzamy jakość sygnału. Dobrze skonfigurowana antena pozwoli nam cieszyć się różnorodną ofertą kanałów telewizyjnych oraz wysoką jakością obrazu, co stanowi cel każdej instalacji antenowej.
| Narzędzie/Element | Opis |
|---|---|
| Rozgałęźnik antenowy | Model o niskiej tłumienności (4-6 dB na wyjście), DC PASS dla jednoczesnego przesyłania sygnału i zasilania wzmacniacza. |
| Separator antenowy | Blokuje DC w kierunku odbiorników i przepuszcza sygnał RF. |
| Zasilacz 12 V | Do zasilania wzmacniacza antenowego. |
| Kable koncentryczne 75 Ω | Krótkie kable, aby zminimalizować straty sygnału. |
| Ściągacz izolacji | Narzędzie do przygotowania kabli. |
| Kombinerki | Narzędzie wspomagające w montażu kabli. |
| Zaciskarka do złączy F | Narzędzie do łączenia kabli z złączami. |
| Złącza kompresyjne | Znacząco zwiększają niezawodność całej instalacji. |
| Terminator 75 Ω | Stosowany, gdy nie wykorzystujemy wszystkich wyjść w rozgałęźniku, aby ograniczyć odbicia sygnału. |
| Wzmacniacz | Poprawia jakość sygnału, zwłaszcza w strefach o słabym zasięgu; optymalny poziom sygnału to 70 dBµV. |
| Rozgałęźnik dwuportowy | Dla dwóch odbiorników. |
| Rozgałęźnik cztero- lub sześcioportowy | Dla większej liczby odbiorników; odpowiednia tłumienność zależnie od potrzeb. |
Did you know that odpowiedni dobór zasilacza ma kluczowe znaczenie dla pracy wzmacniacza antenowego? Zbyt słaby zasilacz może prowadzić do obniżenia jakości sygnału, a w skrajnych przypadkach do całkowitych przerw w odbiorze. Na ogół zasilacze o mocy 12 V i minimalnie 1 A są odpowiednie dla większości wzmacniaczy do anten DVB-T2, ale warto sprawdzić specyfikacje producenta.
Porady dla użytkowników anten siatkowych: Jak stabilizować sygnał DVB-T2?
W tym artykule znajdziesz cenne porady, które pomogą w stabilizacji sygnału DVB-T2 przy użyciu anten siatkowych. Poniżej przedstawiamy kluczowe wskazówki, które ułatwią Ci osiągnięcie lepszego odbioru, a także pomogą uniknąć problemów z jakością sygnału.
- Wybór odpowiedniej anteny: Zainwestuj w dobrą jakościowo antenę siatkową, która została zaprojektowana specjalnie do odbioru sygnału DVB-T2. Upewnij się, że antena dostosowana jest do lokalnych warunków oraz odpowiedniej odległości od nadajników. Dzięki dużej wydajności anteny zyskasz większą szansę na stabilny sygnał.
- Montaż anteny w odpowiednim miejscu: Umieść antenę jak najwyżej, najlepiej na dachu lub w niezabudowanym terenie. Staraj się unikać przeszkód, takich jak drzewa czy budynki, które mogą zakłócać sygnał. Warto również eksperymentować z różnymi kątami ustawienia anteny, aby odnaleźć optymalne położenie.
- Użycie separatora antenowego i rozgałęźnika: Jeśli planujesz podłączenie kilku odbiorników, zastosuj separator antenowy w połączeniu z wysokiej jakości rozgałęźnikiem. Separator pozwala uniknąć przesyłania napięcia z zasilacza do odbiorników, a niski poziom tłumienia rozgałęźnika zminimalizuje straty sygnału. Pamiętaj, aby zamontować separator przed rozgałęźnikiem.
- Wybór odpowiednich kabli: Skorzystaj z kabli koncentrycznych o impedancji 75 Ω. Najlepiej sprawdzą się modele Trishield lub Quadshield, które gwarantują mniejsze straty sygnału. Staraj się ograniczać długość kabli, aby zmniejszyć ryzyko tłumienia sygnału.
- Monitorowanie jakości sygnału: Po dokonaniu wszystkich podłączeń włącz telewizor lub dekoder, a następnie uruchom wyszukiwanie kanałów DVB-T2. Wykorzystaj opcje diagnostyczne, aby sprawdzić poziom oraz jakość sygnału. Jeśli zauważysz, że sygnał jest słaby, spróbuj dostosować położenie anteny lub upewnić się, że wszystkie kable i złącza są prawidłowo podłączone.
