Polaryzacja kondensatorów elektrolitycznych to temat, który dla wielu pasjonatów elektroniki może wydawać się dość skomplikowany. Osobiście uważam, że kluczowym aspektem pracy z tymi kondensatorami pozostaje wrażliwość na błędne podłączenie. W praktyce, gdy podłączymy kondensator elektrolityczny odwrotnie, istnieje ryzyko gwałtownego wytwarzania gazów wewnątrz obudowy, co może prowadzić do wybuchu z powodu ciśnienia. Takie katastrofy często wynikają z niedopatrzenia, a w skrajnych przypadkach mogą zrujnować cały projekt. Wiele osób nie zdaje sobie sprawy, że kondensatory te przeznaczone są głównie do pracy w układach o stałym napięciu, dlatego kluczowe pozostaje zwracanie uwagi na oznaczenia biegunów na obudowie.
- Polaryzacja kondensatorów elektrolitycznych jest kluczowa, ponieważ niewłaściwe podłączenie może prowadzić do wybuchu.
- Nie przekraczaj maksymalnego napięcia roboczego kondensatora, aby uniknąć uszkodzeń układu.
- Stosuj oznaczenia na kondensatorach do poprawnego podłączenia w układzie.
- Rozumienie ładowania i rozładowania kondensatorów jest istotne dla ich prawidłowego działania.
- Poznaj zasady łączenia kondensatorów w sposób szeregowy i równoległy dla odpowiedniej pojemności.
- Kombinacja różnych rodzajów kondensatorów (elektrolitycznych i ceramicznych) poprawia stabilność zasilania.
- Dokładne sprawdzenie parametrów technicznych kondensatora przed zakupem jest kluczowe dla sukcesu projektu.
- Twórz notatki dotyczące specyfikacji kondensatorów, aby uniknąć kosztownych błędów w przyszłości.
Nie możemy jednak zapominać o innym równie istotnym aspekcie, jakim jest przekroczenie maksymalnego napięcia roboczego. Tak jak w przypadku odwrotnej polaryzacji, również zbyt wysokie napięcie może prowadzić do zwarcia i poważnych uszkodzeń komponentów. Ogólnie rzecz biorąc, kondensatory elektrolityczne mają maksymalne napięcie oznaczone na obudowie, które nie powinno być przekraczane. Na przykład, jeżeli mamy kondensator o pojemności 1000 μF i napięciu roboczym 25 V, jego zastosowanie w obwodzie, gdzie może pojawić się napięcie 30 V, staje się skrajnie niebezpieczne. Pamiętajmy, że czujność i odpowiednie zabezpieczenia stanowią klucz do sukcesu oraz bezpieczeństwa w naszej pracy.

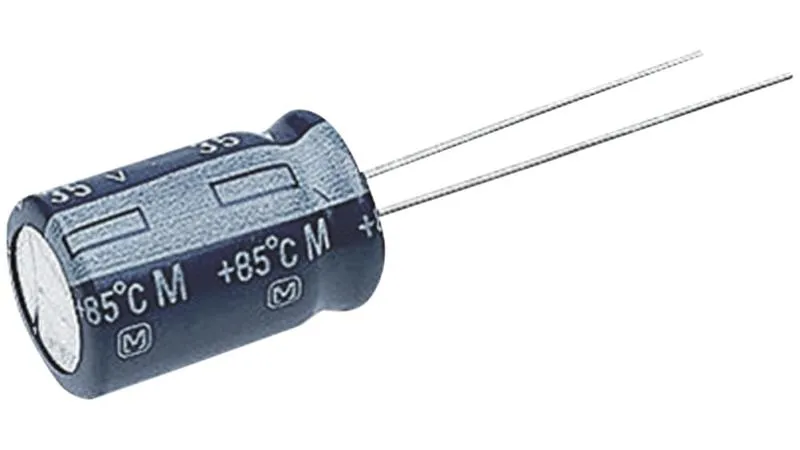

Kondensatory elektrolityczne - zagrożenia i zabezpieczenia
Warto zatem zastanowić się nad tym, jak zminimalizować ryzyko wybuchu kondensatorów. Po pierwsze, zawsze należy sprawdzać oznaczenia na kondensatorze oraz ich zgodność z napięciem w obwodzie. Po drugie, dobrze jest stosować dodatkowe zabezpieczenia, takie jak bezpieczniki, które w razie awarii mogą chronić pozostałe elementy układu. Dodatkowo, odpowiednia konstrukcja obwodu zmniejsza ryzyko niewłaściwej polaryzacji. Używanie kondensatorów odpowiednich do danego zastosowania oraz ich prawidłowe łączenie, zarówno szeregowe, jak i równoległe, odgrywa dużą rolę w zapewnieniu bezpieczeństwa. Każdy z nas, niezależnie od poziomu doświadczenia, powinien dbać o te podstawowe zasady, aby uniknąć potencjalnie niebezpiecznych sytuacji.
Na koniec pragnę dodać, że to, czego nauczyłem się podczas pracy z kondensatorami elektrolitycznymi, to istotność łączenia wiedzy teoretycznej z praktycznym doświadczeniem w elektronice. Wartości pojemności kondensatorów, ich maksymalne napięcia oraz sposób łączenia – te czynniki w znacznym stopniu wpływają na ostateczny efekt działania układu. Dlatego nie zaszkodzi stworzyć małe notatki czy przewodnik, które mogą pomóc nam przy kolejnych projektach. Zrozumienie podstaw polaryzacji kondensatorów elektrolitycznych oraz ich odpowiednie stosowanie z pewnością przyczyni się do dłuższej i bezpieczniejszej pracy nad naszymi elektronicznymi dziełami.
Jak skutecznie wybrać kondensator 10uF 63V i uniknąć niebezpiecznych błędów
Wybór odpowiedniego kondensatora 10uF 63V odgrywa kluczową rolę w budowie oraz naprawie układów elektronicznych. Dlatego właśnie poniższa lista przedstawia istotne kroki, które pomogą Ci dokonać najlepszego wyboru. Dzięki nim unikniesz także kosztownych błędów związanych z polaryzacją, zastosowaniem i łączeniem kondensatorów.
- Sprawdzenie parametrów technicznych kondensatora Przed podjęciem decyzji o wyborze kondensatora upewnij się, że jego parametry techniczne odpowiadają wymaganiom Twojego projektu. Oprócz pojemności (10uF) oraz napięcia (63V), koniecznie zwróć uwagę na rodzaj kondensatora, na przykład elektrolityczny lub ceramiczny, a także na jego odpowiednią tolerancję. Warto wiedzieć, że tolerancja powinna być zgodna z wymogami układu, ponieważ zbyt duże odchylenie może negatywnie wpłynąć na jego działanie.
- Polaryzacja kondensatora elektrolitycznego Kolejnym ważnym krokiem jest zwrócenie uwagi na polaryzację kondensatora elektrolitycznego. Niewłaściwe podłączenie, na przykład odwrócenie biegunów, może prowadzić do eksplozji kondensatora, co w konsekwencji uszkodzi inne komponenty w układzie. Zazwyczaj kondensatory tego rodzaju mają oznakowaną końcówkę ujemną (katodę), którą należy połączyć z potencjałem niższym w układzie. Pamiętaj również, że kondensatory elektrolityczne nie są przeznaczone do pracy w obwodach AC, chyba że wybierasz modele specjalnie przystosowane do takich zastosowań.
- Ładowanie i rozładowanie kondensatora Wiedza na temat mechanizmu ładowania i rozładowania kondensatora jest niezbędna dla jego prawidłowego zastosowania. Zasada jest taka, że kondensator ładować się lub rozładowywać będzie w czasie określonym przez stałą czasową (τ = RC), co wpływa na jego funkcjonowanie w układach czasowych lub filtrujących. Dlatego musisz znać czasy ładowania oraz rozładowania, które pasują do Twojego projektu.
- Łączenie kondensatorów w układzie Jeśli zajdzie potrzeba zwiększenia pojemności lub dostosowania parametrów elektrycznych, koniecznie zrozum, jak kondensatory łączą się w połączenia szeregowe i równoległe. W przypadku łączenia równoległego pojemności sumują się, co jest przydatne, gdy potrzebujesz większej całkowitej pojemności. Natomiast w połączeniu szeregowym pojemność ulega zmniejszeniu, co może mieć istotne znaczenie w kontekście filtracji. Warto zauważyć, że to zachowanie różni się od połączeń rezystorów, więc pamiętaj o tym podczas projektowania obwodu.
Ładowanie i rozładowanie kondensatora — kluczowe aspekty do zapamiętania
W poniższej liście omówię kluczowe aspekty związane z ładowaniem i rozładowaniem kondensatora, które warto mieć na uwadze w praktycznych zastosowaniach. Każdy punkt dostarczy istotnych informacji, które ułatwią zrozumienie działania kondensatorów oraz ich właściwości w różnych układach elektronicznych.
- Polaryzacja kondensatorów elektrolitycznych - Kondensatory elektrolityczne wymagają szczególnej uwagi w kwestii polaryzacji. Podłączenie kondensatora do napięcia o przeciwnej polaryzacji prowadzi do ryzyka eksplozji. Z tego powodu, zawsze warto zwracać uwagę na oznaczenia końcówek tych kondensatorów. Kiedy maksymalne napięcie pracy zostanie przekroczone, kondensator może ulec uszkodzeniu, co przynosi poważne zniszczenia w całym układzie.
- Proces ładowania i rozładowania - Teoretycznie kondensator powinien zachować stan naładowania, dopóki nie połączymy go z obciążeniem. Niemniej jednak, w praktyce występuje zjawisko samorozładowania, co oznacza, że kondensator wolno się rozładowuje nawet w stanie odłączonym. Ładowanie i rozładowanie kondensatora poprzez rezystor przebiega nieliniowo; czas tego procesu obliczamy za pomocą wzoru τ = RC, gdzie τ to stała czasowa. Na przykład, dla kondensatora o pojemności 100 μF i rezystorze 20 kΩ czas potrzebny do osiągnięcia 63,2% napięcia zasilania wynosi 2 sekundy.
- Łączenie kondensatorów - W przypadku kondensatorów mamy możliwość łączenia ich szeregowo lub równolegle, co wpływa na ich łączną pojemność. Połączenie równoległe skutkuje sumą pojemności, podczas gdy połączenie szeregowe wymaga zastosowania wzoru Cw = 1 / (1/C1 + 1/C2 + ...). Odpowiednie łączenie kondensatorów pozwala na dostosowanie pojemności obwodu do wymogów aplikacji, takich jak filtry czy zasilacze.
Łączenie kondensatorów — kiedy zastosować połączenia szeregowe i równoległe
Owocne wykorzystywanie kondensatorów w elektronice zależy od ich odpowiedniego łączenia. Wybieramy z dwóch głównych sposobów: połączeń szeregowych albo równoległych, które dostosowujemy do wymagań konkretnego układu. Gdy wybieramy połączenie równoległe, cała pojemność obwodu sumuje się, co skutkuje uzyskaniem dużej łącznej pojemności. Taka pojemność idealnie nadaje się do filtracji zasilania. Na przykład, jeśli połączymy dwa kondensatory o pojemnościach 220 uF i 470 uF, w efekcie otrzymamy 690 uF. Taka konfiguracja jest niezwykle przydatna w zastosowaniach, gdzie potrzebna jest stabilna energia, jak w zasilaczach.
Następnie, gdy decydujemy się na połączenie szeregowe, sytuacja zmienia się nieco. W tym przypadku obliczamy pojemność obwodu według wzoru 1/(1/C1 + 1/C2), co prowadzi do zmniejszenia łącznej pojemności. Taki układ przydaje się w aplikacjach, w których chcemy uzyskać wyższą rezystancję dla zmian częstotliwości lub natężenia prądu. Na przykład, gdy połączymy dwa kondensatory 100 uF i 220 uF, nasze obliczenia wskażą nową pojemność wynoszącą około 68,3 uF. Dlatego warto wziąć to pod uwagę, dobierając kondensatory do konkretnego zadania.
Równoległe połączenia kondensatorów doskonale stabilizują zasilanie
W kontekście zastosowań audio, gdzie kluczową rolę odgrywa stabilizacja zasilania, równoległe połączenie kondensatorów ceramicznych oraz elektrolitycznych staje się często niezbędne. Na ogół korzystamy z ceramicznych kondensatorów o wartościach od 47 do 100 nF, które szybko reagują na zmiany poboru prądu, łącząc je z dużymi kondensatorami elektrolitycznymi o pojemności kilku tysięcy mikrofaradów. Takie urządzenia potrafią dostarczyć energię w momentach szczytowego poboru. Taka konfiguracja zapewnia stabilność oraz redukcję szumów, co okazuje się nieocenione w konstrukcjach audio.
Nie można również pominąć obwodów LC, w których kondensatory i cewki współpracują w fascynujący sposób. W takich układach, zmiana połączenia kondensatorów ma bezpośredni wpływ na częstotliwość rezonansową, co bywa kluczowe w odbiornikach radiowych lub innych systemach wymagających precyzyjnego kształtowania sygnału. Dlatego właściwe łączenie kondensatorów pozwala znacząco poprawić działanie oraz efektywność naszych urządzeń elektronicznych. W każdej sytuacji zrozumienie tych zasad otwiera nowe możliwości i pomaga uniknąć typowych pułapek związanych z błędnym doborem połączeń.
Ciekawostką jest, że w przypadku połączeń równoległych, jeśli w obwodzie użyjemy kondensatorów o różnych typach (np. ceramicznych i elektrolitycznych), mogą one wzajemnie się uzupełniać, co pozwala na uzyskanie lepszej charakterystyki impulsowej i filtracyjnej, zwiększając stabilność i wydajność całego układu.
Filtracja zasilania z wykorzystaniem kondensatorów — jak skutecznie poprawić stabilność
Kondensatory stanowią jedne z najważniejszych komponentów, które mają kluczowy wpływ na stabilność zasilania w układach elektronicznych. A propos, odkryj skuteczne metody zasilania karty graficznej. Ich zastosowanie w filtracji zasilania skutkuje eliminacją szumów i zakłóceń, co odgrywa szczególną rolę w urządzeniach działających pod dużym obciążeniem. Warto zauważyć, że kondensatory elektrolityczne, ze względu na wysoką pojemność, doskonale radzą sobie z chwilowymi skokami zapotrzebowania na moc, ponieważ potrafią szybko oddawać zmagazynowaną energię. Z kolei mniejsze kondensatory ceramiczne sprawdzają się lepiej w przypadku wysokich częstotliwości, gdy ich głównym zadaniem jest wygładzanie napięcia w obwodach, w których zmiany następują szybko i dynamicznie.
W praktyce najbardziej efektywnym rozwiązaniem okazuje się połączenie obu typów kondensatorów: elektrolitycznych, które stabilizują napięcie oraz ceramicznych, które eliminują zakłócenia. Doskonale dobrana kombinacja kondensatorów, na przykład elektrolitycznych o pojemności 10 mikrofaradów oraz ceramicznych 100 nanofaradów, znacząco poprawia jakość zasilania mikroprocesorów oraz innych układów wrażliwych na szumy.
Odpowiednia kombinacja kondensatorów poprawia stabilność zasilania
Warto również zwrócić uwagę na sposób łączenia kondensatorów w układzie. Dobre połączenia pozwalają na uzyskanie optymalnej pojemności oraz efektywnej charakterystyki filtracji. Połączenia równoległe kondensatorów umożliwiają sumowanie ich pojemności, co bywa szczególnie korzystne w sytuacjach wymagających dużych zastrzyków energii. Jako przykład można podać wzmacniacze audio, które korzystają z połączenia kilku kondensatorów elektrolitycznych, aby dostarczyć odpowiednią moc dźwięku bez zniekształceń.
Nie możemy zapominać o trybie rozładowania kondensatorów, ponieważ ma on bezpośredni wpływ na czas reakcji całego układu na zmiany napięcia. Dlatego warto zrozumieć wzór na stałą czasową τ = RC, który określa, jak długo zajmie kondensatorowi naładowanie lub rozładowanie się do około 63 procent swojego maksymalnego napięcia. Umiejętnie zaplanowane wartości rezystancji oraz pojemności kondensatorów pomagają w uzyskaniu pożądanych efektów w regulacji zasilania, co w dłuższej perspektywie przekłada się na zwiększenie trwałości i niezawodności urządzeń elektronicznych.
| Typ kondensatora | Zastosowanie | Korzyści |
|---|---|---|
| Kondensatory elektrolityczne | Stabilizacja napięcia | Radzenie sobie z chwilowymi skokami zapotrzebowania na moc |
| Kondensatory ceramiczne | Wygładzanie napięcia w obwodach o wysokich częstotliwościach | Eliminacja zakłóceń w sytuacjach dynamicznych |
Źródła:
- https://botland.com.pl/blog/kondensatory-jak-to-dziala-zasady-dzialania-i-zastosowanie/
FAQ - Najczęstsze pytania i odpowiedzi
Jakie są najważniejsze aspekty, na które należy zwrócić uwagę przy wyborze kondensatora 10uF 63V?Należy sprawdzić parametry techniczne kondensatora, w tym pojemność i napięcie, a także rodzaj kondensatora i jego tolerancję, ponieważ zbyt duże odchylenie może negatywnie wpłynąć na działanie układu.
Dlaczego polaryzacja kondensatora elektrolitycznego jest tak ważna?Niewłaściwe podłączenie kondensatora, na przykład odwrócenie biegunów, może prowadzić do eksplozji kondensatora, co w konsekwencji uszkodzi inne komponenty w układzie.
Jakie są różnice między połączeniami szeregowymi a równoległymi kondensatorów?W połączeniu równoległym pojemności sumują się, co jest przydatne, gdy potrzebna jest większa całkowita pojemność. Natomiast w połączeniu szeregowym pojemność ulega zmniejszeniu, co może być istotne w kontekście filtracji.
Co można zrobić, aby zminimalizować ryzyko wybuchu kondensatora?Aby zminimalizować ryzyko wybuchu kondensatora, należy zawsze sprawdzać oznaczenia na kondensatorze oraz ich zgodność z napięciem w obwodzie i stosować dodatkowe zabezpieczenia, takie jak bezpieczniki.
Dlaczego warto łączyć kondensatory elektrolityczne z ceramicznymi?Kombinacja kondensatorów elektrolitycznych, które stabilizują napięcie, oraz ceramicznych, które eliminują zakłócenia, znacząco poprawia jakość zasilania mikroprocesorów oraz innych układów wrażliwych na szumy.
